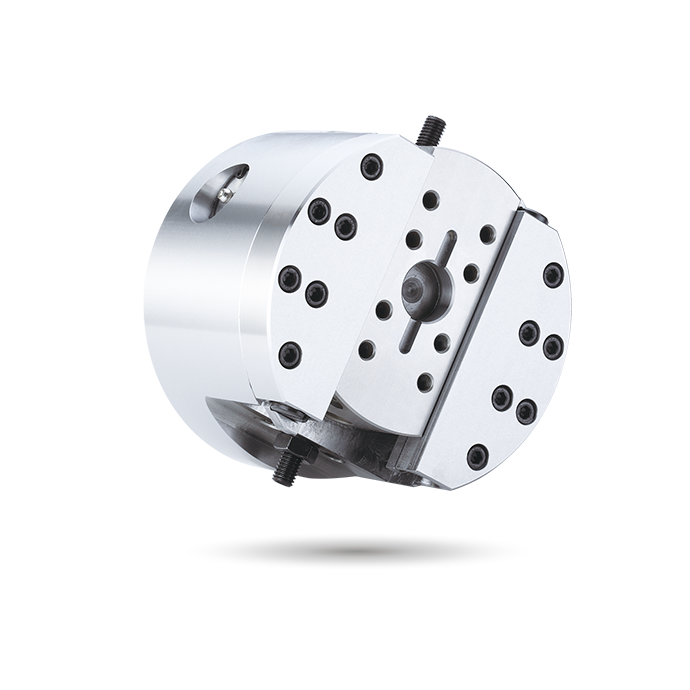

FA

齿条与齿轮传动

展刀搪沟头

齿条与齿轮传动

进给机构是以齿条与齿轮或单斜楔式的传动方式为之，进给速度稳定，进给速度与行程的调整非常容易。
折动面均经过硬化及精密研磨，刚性与耐久性非常良好。
定位精度·士0.03mm。

与行控型回转油压缸搭配使用。

目录下载

规格

型号	楔心行程 (mm)	滑座行程 (mm)	最高回转数 min^-1(r.p.m.)	容许最大入力 kN (kgf)	重量 (kg)	适用回转缸	最大使用压力 MPa (kgf/cm²)
FA-615	15	15	1200	3.3 (340)	11.9	RS-6520N	1.2(12)
FA-830	30	30	800	5.0 (510)	23.9	RS-6530N	1.8(18)
FA-1570	70	70	500	18.2 (1855)	167	RS-1080N	2.6(26)

尺寸

* 保留规格修改的权利

型號	A	B	C (H7)	D	E	F (H7)	G max.	G min.	H	J	K	L	M	N	P	Q	R	S	T	U	V	W
FA-615	150	107	110	102	5	25	43	28	35	20	M12x1.75	3-M10x40	12	8-M8x16	82.6	50	32	32	68	-	±7.5	56
FA-830	198	126	140	121	6	30	55	25	45	25	M16x2	6-M10x55	15	12-M10x20	120	60	36	40	80	120	±15	66
FA-1570	400	200	300	192	6	60	110	40	75	50	M30x3.5	6-M20x90	15	8-M16x20	235	120	80	130	260	-	±17.5	-

下载

型号	2D pdf	2D dwg	3D step
FA-615
FA-830
FA-1570
