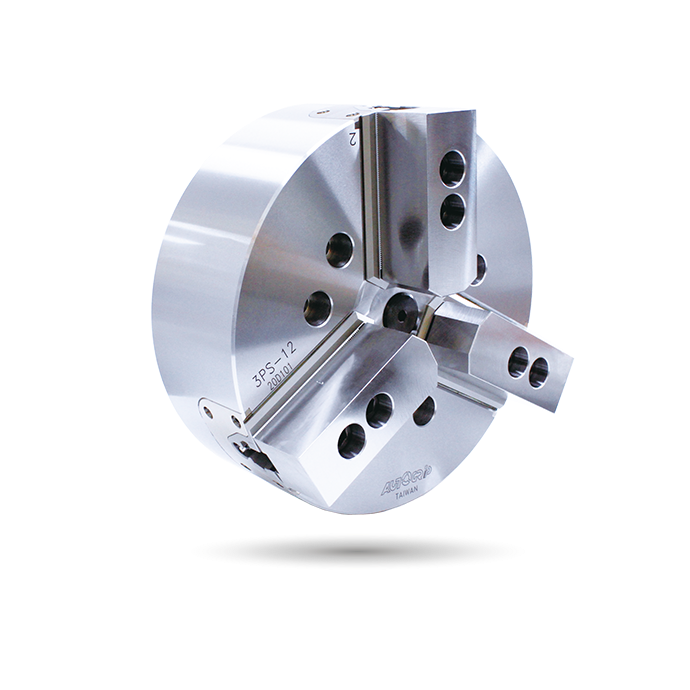

仕様
| モデル | プランジャー ストローク (mm) | ジョーストローク (直径) (mm) | チャッキング 径 最大 (mm) | チャッキング 直径 最小 (mm) | 最大 D.B. 引っ張り kN (kgf) | 最大 クランプ 力a0 kNa0(kgf) | 最大速度 分-1 (r.p.m.) | I kg·m 2 | 重量 (kg) | 重量 (kg) | マッチングシリンダー | 最大圧力 MPa (kgf/cm2) |
|
| 3PS-08 | A6 | 22 | 9.3 | 215 | 21 | 30(3060) | 82(8360) | 4800 | 0.15 | 24.7 | 26.3 | RK-125(N) | 2.7(27) |
| 3PS-10 | A8 | 24 | 10.2 | 260 | 24 | 36(3670) | 107(10910) | 4000 | 0.32 | 38.1 | 40.8 | RK-150(N) | 3.1(31.7) |
| 3PS-12 | A8 | 30 | 12.7 | 315 | 30 | 60(6100) | 165(16900) | 3200 | 0.75 | 66.3 | 69.3 | RK-150(N) | 3.7(37.9) |

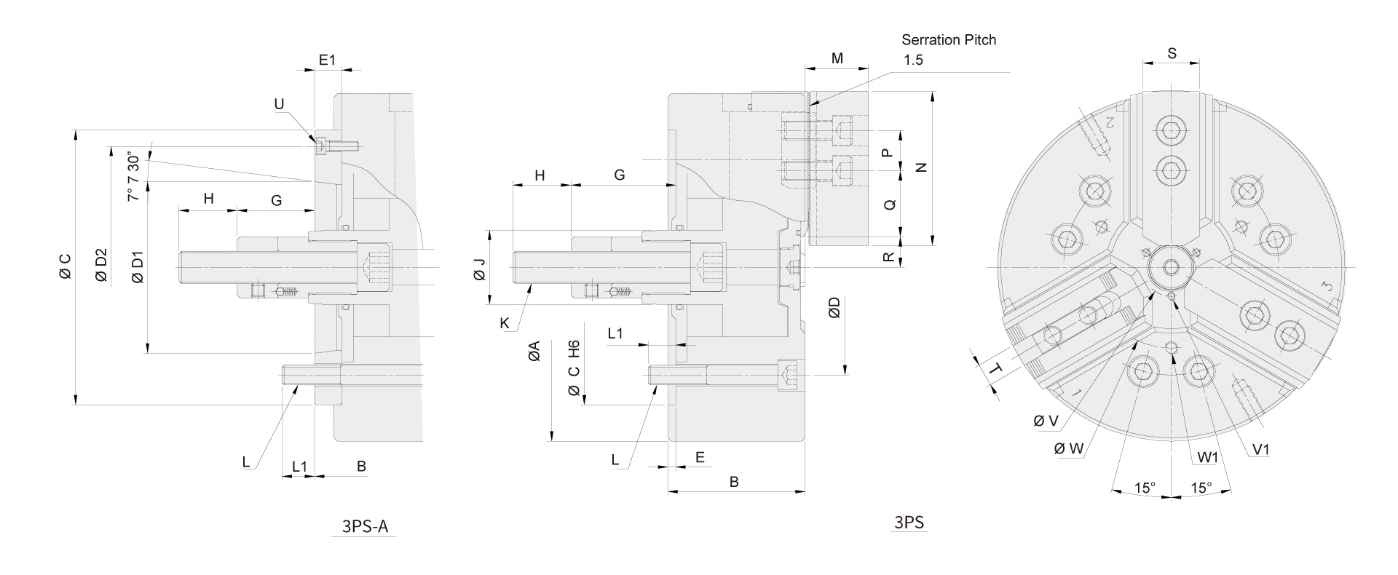

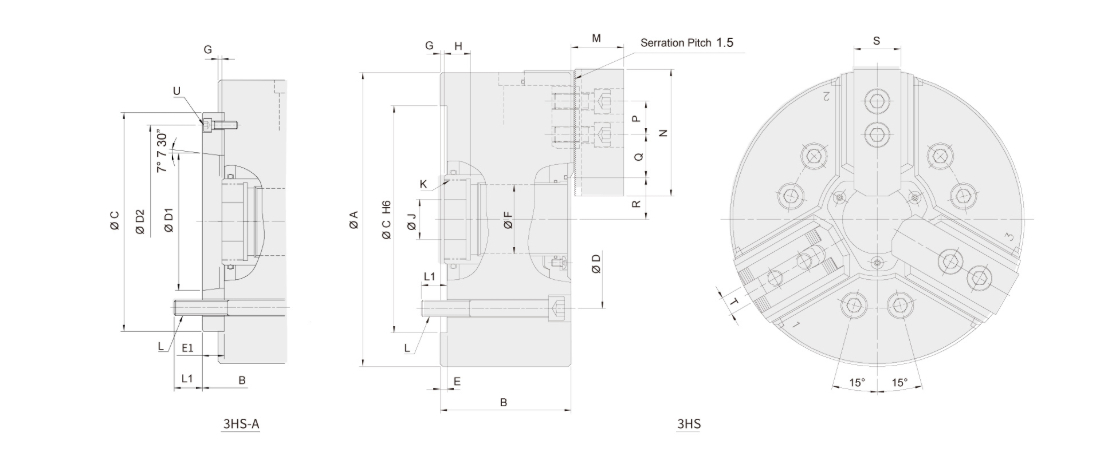

寸法
* 技術的な変更がある場合があります。
| モデル | A | B | B | C | D | D1 | D2 | E | E1 | G max. | G max. | G最小 | Gmin. | H | J | K | L | L1 | L1 | M | N | P | Q 最大 | Q 最小 | R max. | R 最小 | S | T | U | V | V1 | W | W1 | |
| 3PS-08 | A6 | 215 | 85 | 97 | 170 | 133.4 | 106.38 | 150 | 5 | 17 | 87 | 70 | 65 | 48 | 36 | 46 | M20x2.5 | 6~M12 | 17 | 20 | 39 | 95 | 25 | 54.25 | 36.25 | 18.5 | 13.85 | 35 | 14 | 3~M6 | 36 | 3~M5 | 100 | 3~M8 |
| 3PS-10 | A8 | 260 | 92 | 105 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 86 | 68 | 62 | 44 | 36 | 56 | M20x2.5 | 6~M16 | 20 | 22 | 44 | 110 | 30 | 69.25 | 39.25 | 22.5 | 17.4 | 40 | 16 | 3~M8 | 45 | 3~M6 | 110 | 3~M8 |
| 3PS-12 | A8 | 315 | 106 | 118 | 220 | 171.4 | 139.72 | 190 | 6 | 18 | 96 | 78 | 66 | 48 | 36 | 67 | M20x2.5 | 6~M16 | 22 | 24 | 52 | 130 | 30 | 86.75 | 46.75 | 27 | 20.65 | 50 | 21 | 3~M8 | 56 | 3~M6 | 220 | 3~M12 |
