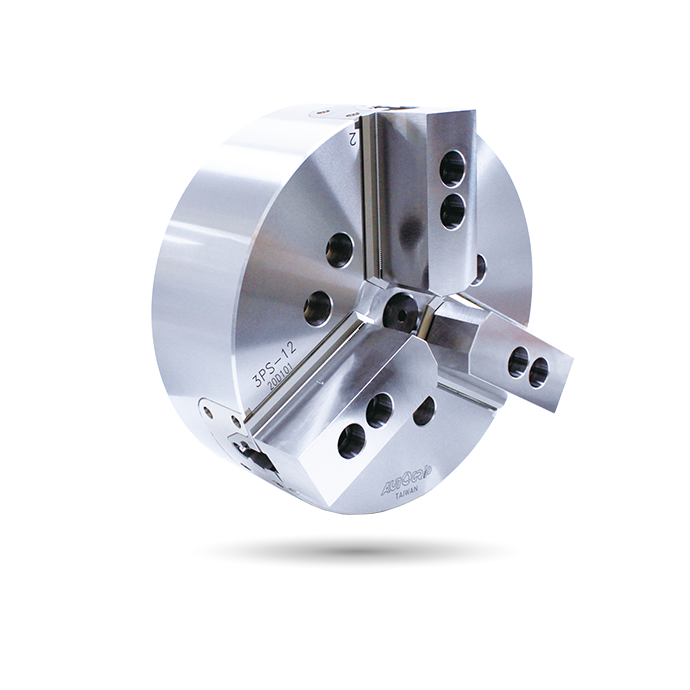

3PS

全密封型

三爪中實低保養動力夾頭

全密封型 | 三爪中實

全密閉式設計，減少保養頻率，提高生產效率。
夾頭內部可長時間潤滑，能防止切削水，切屑或異物的滲入，確保夾持精度與耐用度。
推薦適合無人化作業場合、鑄件和鍛件的乾式加工、高壓冷卻液下加工使用。特別適合使用於立式車床。
可依自動化生產需求訂製中心注水或注氣(選配)。

目錄下載

規格

型號		楔心行程 (mm)	爪行程 (直徑) (mm)	最大夾持直徑 (mm)	最小夾持直徑 (mm)	容許最大入力 kN (kgf)	最大夾持力 kN (kgf)	最高迴轉數 min^-1 (r.p.m.)	I kg‧m ²	重量 (公斤)	重量 (公斤)	適用迴轉缸	最大使用壓力 MPa (kgf/cm²)
3PS-08	A6	22	9.3	215	21	30(3060)	80(8150)	4800	0.15	24.7	26.3	RK-125(N)	2.7(27)
3PS-10	A8	24	10.2	260	24	50(5100)	136(13900)	4000	0.32	38.1	40.8	RK-150(N)	3.1(31.7)
3PS-12	A8	30	12.7	315	30	60(6100)	165(16900)	3200	0.75	66.3	69.3	RK-150(N)	3.7(37.9)

尺寸

* 保留規格修改的權利

型號		A	B	B	C	D	D1	D2	E	E1	G max.	G max.	G min.	Gmin.	H	J	K	L	L1	L1	M	N	P	Q max.	Q min.	R max.	R min.	S	T	U	V	V1	W	W1
3PS-08	A6	215	85	97	170	133.4	106.38	150	5	17	87	70	65	48	36	46	M20x2.5	6~M12	17	20	39	95	25	54.25	36.25	18.5	13.85	35	14	3~M6	36	3~M5	100	3~M8
3PS-10	A8	260	92	105	220	171.4	139.72	190	5	18	86	68	62	44	36	56	M20x2.5	6~M16	20	22	44	110	30	69.25	39.25	22.5	17.4	40	16	3~M8	45	3~M6	110	3~M8
3PS-12	A8	315	106	118	220	171.4	139.72	190	6	18	96	78	66	48	36	67	M20x2.5	6~M16	22	24	52	130	30	86.75	46.75	27	20.65	50	21	3~M8	56	3~M6	220	3~M12

下載

型號	2D pdf	2D dwg	3D step
3PS-08
3PS-08A6
3PS-10
3PS-10A8
3PS-12
3PS-12A8
