仕様
| モデル | - |
プランジャー ストローク (mm) | チャックストローク (直径) (mm) | チャッキング 直径 最大 (mm) | チャッキング 直径 最小 (mm) | 最大D.B. 引張力a0 kNa0(kgf) | 最大 クランプ 力a0 kNa0(kgf) | 最大速度 分-1 (r.p.m.) | I kgm 2 | 重量 (kg) | 重量 (kg) | Matching cyl. | 最大圧力 MPa (kgf/cm2) |

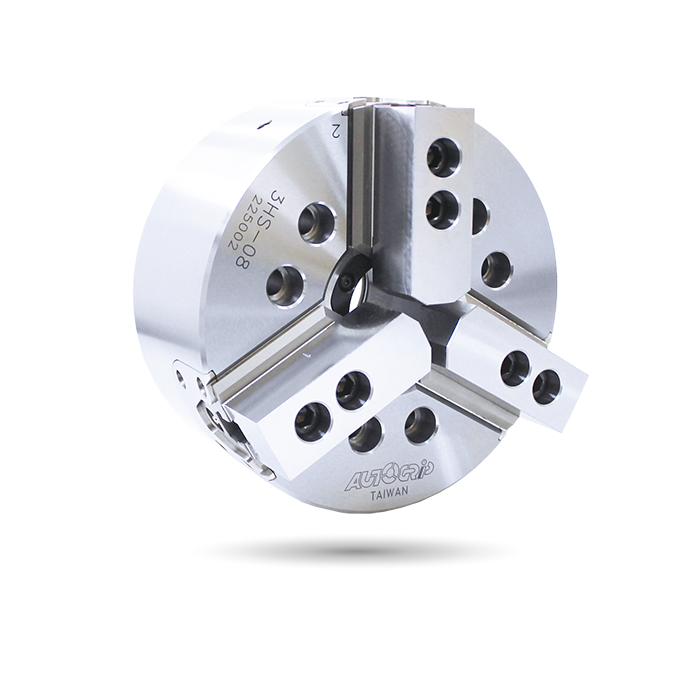

| 3HS-08 |
A6 |
18 | 7.6 | 220 | 22 | 31.9 (3250) | 92 (9380) | 5000 | 0.18 | 26.5 | 28.1 | TK-A853 | 2.6(26) |
| 3HS-10 | A8 | 21 | 8.9 | 268 | 31 | 50 (5100) | 125 (12740) | 4500 | 0.46 | 45.4 | 48.4 | TK-A1075 | 3.2(32) |
| 3HS-12 | A11 | 25 | 10.6 | 315 | 48 | 58.8 (6000) | 154 (15600) | 3500 | 0.83 | 65 | 71.2 | TK-A1512 | 1.9(19) |
*3HS-Aのa0寸法と仕様はオレンジのデータに示されています。
寸法
* 技術的な変更がある場合があります。
| モデル |
- |
A | B | B | C | D | D1 | D2 | E | E1 | F | G max. | G max. | G最小 | G最小 | H | J | K max. | K デフォルト | L | L1 | L1 | M | N | P | Q 最大 | Q min. | R max. | R 最小 | S | T | U |
| 3HS-08 |
A6 |
220 | 98 | 110 | 170 | 133.4 | 106.38 | 150 | 5 | 17 | 52 | 20 | 15 | 2 | -3 | 20 | 30 | M60x2 | M55x2 | 6~M12 | 19 | 17 | 39 | 95 | 25 | 47.75 | 29.75 | 29 | 25.2 | 35 | 14 | 3~M6 |
| 3HS-10 | A8 | 268 | 112 | 125 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 75 | 24 | 15 | 3 | -6 | 25 | 35 | M85x2 | M70x2 | 6~M16 | 24 | 26 | 44 | 110 | 30 | 54.25 | 33.25 | 41.5 | 37.05 | 40 | 16 | 3~M8 |
| 3HS-12 | A11 | 315 | 118 | 134 | 300 | 235 | 196.87 | 260 | 6 | 22 | 91 | 32.5 | 14.5 | 7.5 | -10.5 | 28 | 50 | M100x2 | M85x2 | 6~M20 | 32 | 25 | 52 | 130 | 30 | 65.25 | 36.75 | 49.5 | 44.2 | 50 | 21 | 3~M10 |
*3HS-Aの寸法と仕様はオレンジ色のデータに示されています。
