3HS

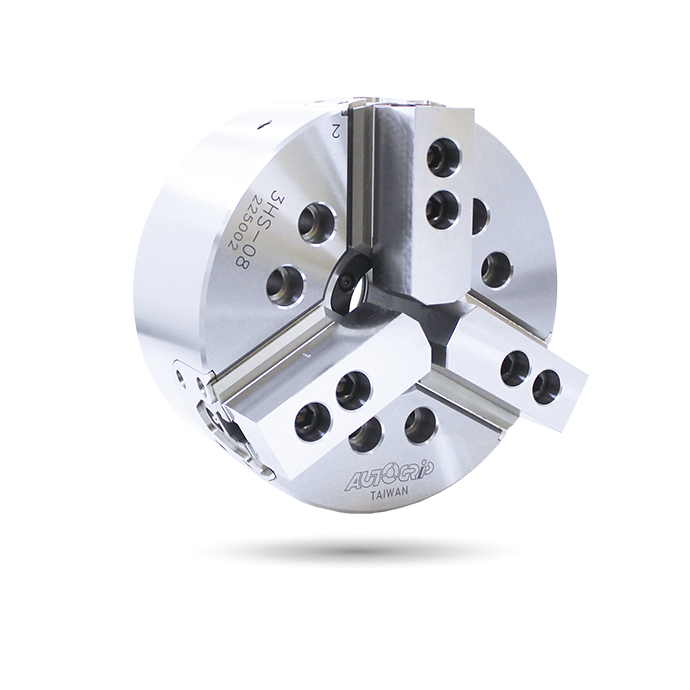

Fully sealed type | 3-Jaw THRU-HOLE

DURCHGANGSBOHRUNG VOLLSTÄNDIG ABGEDICHTER KRAFTSPANNFUTTER

Vollständig abgedichteter Typ | Drei-Backen-Durchgangsloch

Vollständig abgedichtetes Design verlängert die Wartungsintervalle und verbessert die Produktionseffizienz.
Das abgedichtete Design sorgt für konstante Schmierung und schützt vor dem Eindringen von Kühlmittel und Spänen, was die Spannpräzision und Langlebigkeit gewährleistet.
Geeignet für mannlose Fertigung; Trockenbearbeitung von Guss- und Schmiedeteilen; oder wenn Hochdruckkühlmittel verwendet wird. Besonders ideal für Vertikaldrehmaschinen.
Medienzufuhr durch zentrale Bohrung - verfügbar für Kühlmittel oder Luft. (optional)

Katalog herunterladen

Spezifikationen

Modell	-	Kolben hub (mm)	Backenhub (Durchmesser) (mm)	Spann- Durchm. Max. (mm)	Spann Durchmesser Min. (mm)	Max. D.B. Zuga0 kNa0(kgf)	Max. Spannkraft kN (kgf)	Max. Geschwindigkeit min^-1 (U/min)	I kgm ²	Gewicht (kg)	Gewicht (kg)	Passender Zyl.	Max. Druck MPa (kgf/cm²)
3HS-08	A6	18	7.6	220	22	31.9 (3250)	92 (9380)	5000	0.18	26.5	28.1	TK-A853	2.6(26)
3HS-10	A8	21	8.9	268	31	50 (5100)	125 (12740)	4500	0.46	45.4	48.4	TK-A1075	3.2(32)
3HS-12	A11	25	10.6	315	48	58.8 (6000)	154 (15600)	3500	0.83	65	71.2	TK-A1512	1,9(19)

*Die 3HS-A'sa0Abmessungen und Spezifikationen sind in den orangefarbenen Daten dargestellt.

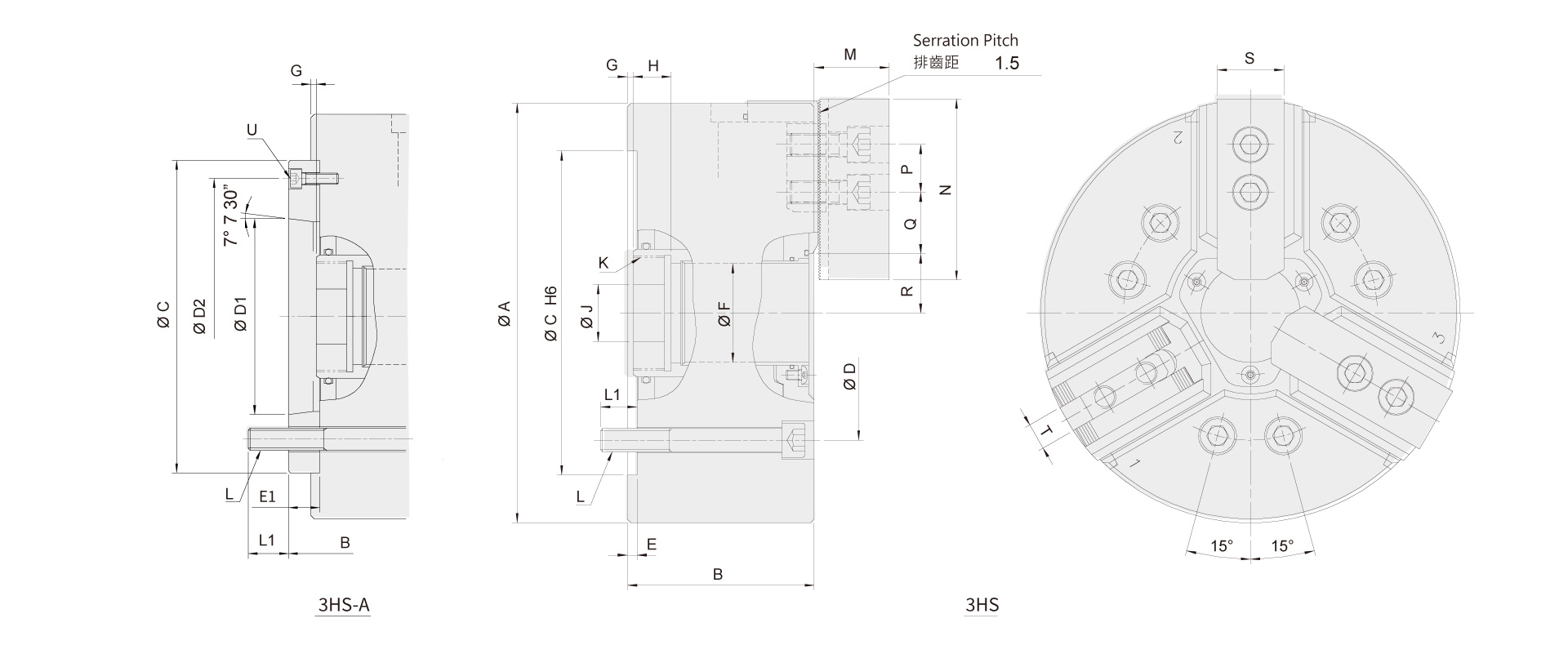

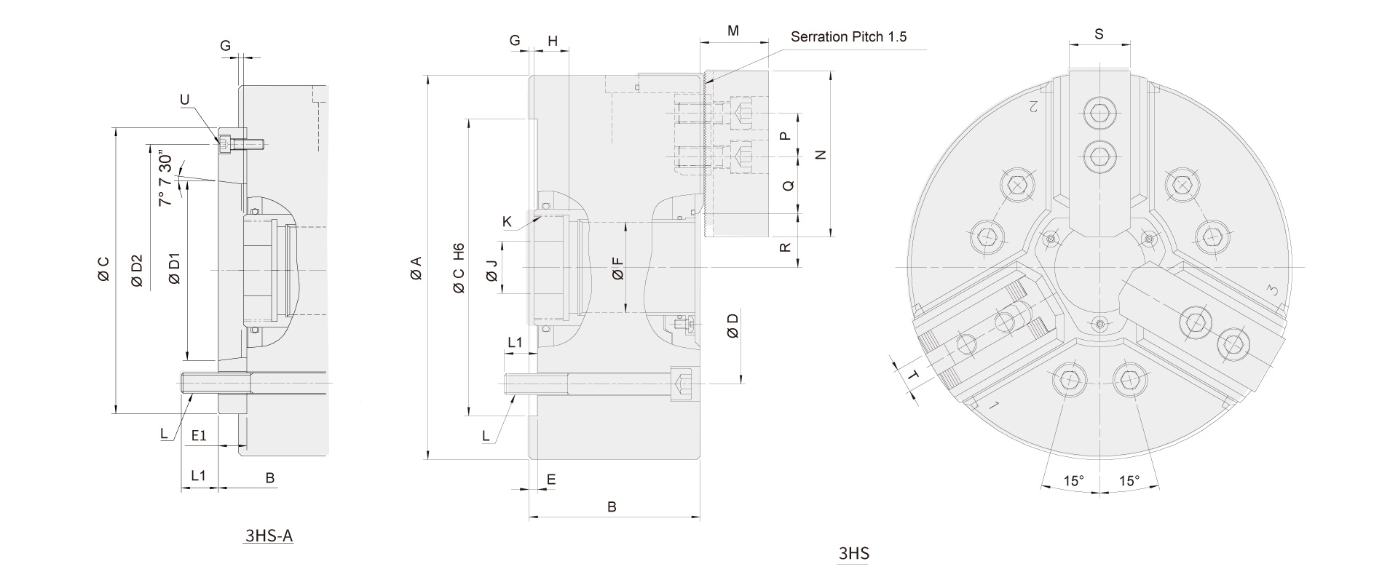

Abmessungen

* Technische Änderungen vorbehalten.

Modell	-	A	B	B	C	D	D1	D2	E	E1	F	G max.	G max.	G min.	G min.	H	J	K max.	K Standard	L	L1	L1	M	N	P	Q max.	Q min.	R max.	R min.	S	T	U
3HS-08	A6	220	98	110	170	133.4	106.38	150	5	17	52	20	15	2	-3	20	30	M60x2	M55x2	6~M12	19	17	39	95	25	47.75	29.75	29	25.2	35	14	3~M6
3HS-10	A8	268	112	125	220	171.4	139.72	190	5	18	75	24	15	3	-6	25	35	M85x2	M70x2	6~M16	24	26	44	110	30	54.25	33.25	41.5	37.05	40	16	3~M8
3HS-12	A11	315	118	134	300	235	196,87	260	6	22	91	32.5	14.5	7,5	-10.5	28	50	M100x2	M85x2	6~M20	32	25	52	130	30	65.25	36.75	49.5	44.2	50	21	3~M10

*Die 3HS-A-Abmessungen und Spezifikationen sind in den orangefarbenen Daten dargestellt.
