Spezifikationen
| Modell | Backenhub (Durchm.)(mm) | Spann-Durchmessera0 Max.(mm) | Spann-Øa0 Min.(mm) | Max. Spannkraft (Pneumatisch bei 6,0kgf/cm2) kN (kgf) | Max. Druck (kgf/cm2) | Max. Geschwindigkeit (U/min) | Maximales Drehmoment Widerstand (Nm) | Luftverbrauch (bei 6,0 kgf/cm2) Liter (kgf/cm2) | Gewicht (kg) |

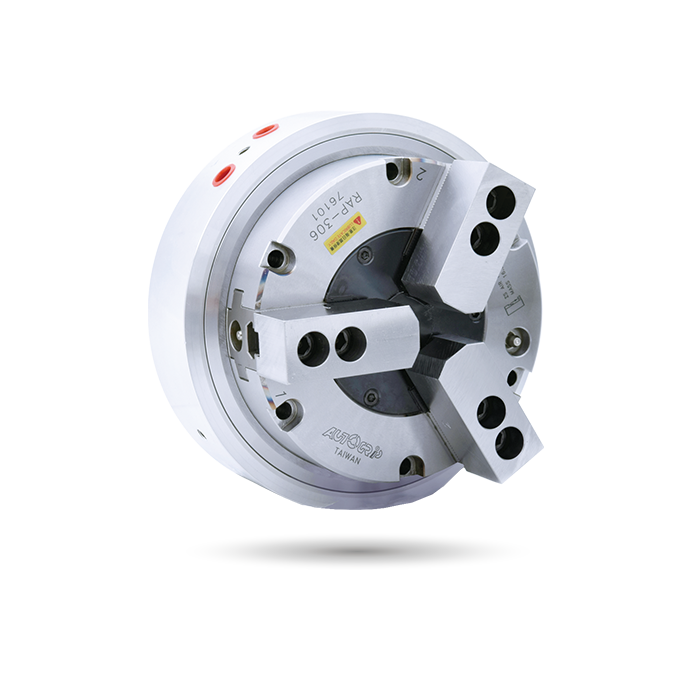

| RAP-306 |
5.5 | 170 | 25 | 21,0 (2141,4) | 7 | 72 | 40 | 3.1 | 16.2 |
| RAP-308 | 6.8 | 215 | 37 | 34.2 (3487.4) | 7 | 60 | 60 | 3.1 | 30.6 |
| RAP-310 | 7 | 254 | 53 | 48.0 (4894.7) | 7 | 53 | 85
| 4.2 | 42.4 |
Abmessungen
* Änderungen vorbehalten.
| Modell |
A | B | B1 | C(H6) | D | E | F | G | H | J | K | L | L1 | M | N | P | Q max. | Q min. | R max. | R min. | S | T | U | V | W |
| RAP-306 |
215 | 98 | 90 | 110 | 155 | 171 | 170 | 25 | 7 | 52 | 8 | 6~M8 | 11 | 36 | 73 | 20 | 10.75 | 6.25 | 47 | 44.25 | 31 | 12 | 19.5 | 14 | 3~M8 |
| RAP-308 | 260 | 113 | 104 | 110 | 200 | 226 | 215 | 32 | 8 | 52 | 9 | 6~M8 | 16 | 37 | 95 | 25 | 13,25 | 8,75 | 57 | 53.6 | 35 | 14 | 19.5 | 14 | 3~M8 |
| RAP-310 | 300 | 117 | 52 | 140 | 235 | 261 | 254 | 54 | 8 | 52 | 10 | 6~M8 | 14 | 42 | 110 | 30 | 23.25 | 12,75 | 64.5 | 61 | 40 | 16 | 19.5 | 14 | 3~M8 |
Anwendungen
Automatische Spannlösung für Rundtisch
Langlebige und präzise Spannfutter für Bearbeitungszentren, die Leistung verbessern und gleichbleibende Qualität und Produktivität gewährleisten.
Hochpräzisionsspannfutter für Drehzentren, die optimale Leistung und Zuverlässigkeit sowohl in der Kleinserien- als auch in der Großserienproduktion gewährleisten.
Kundenspezifische Spannfutter für Sondermaschinen, maßgeschneidert für maximale Effizienz und Präzision, mit umfassenden ODM-Dienstleistungen.
