规格
| 型号 | 爪行程 (直径) (mm) | 最大夹持直径 (mm) | 最小夹持直径 (mm) | 最大夹持力 (气压使用压力 at 6.0kgf/cm2) kN (kgf) | 最大使用压力 (kgf/cm2) | 最高转速 (r.p.m.) | 旋转扭矩 (Nm) | 空气消耗量 (使用压力 at 6.0 kgf/cm2) lit (kgf/cm2) | 重量 (公斤) |

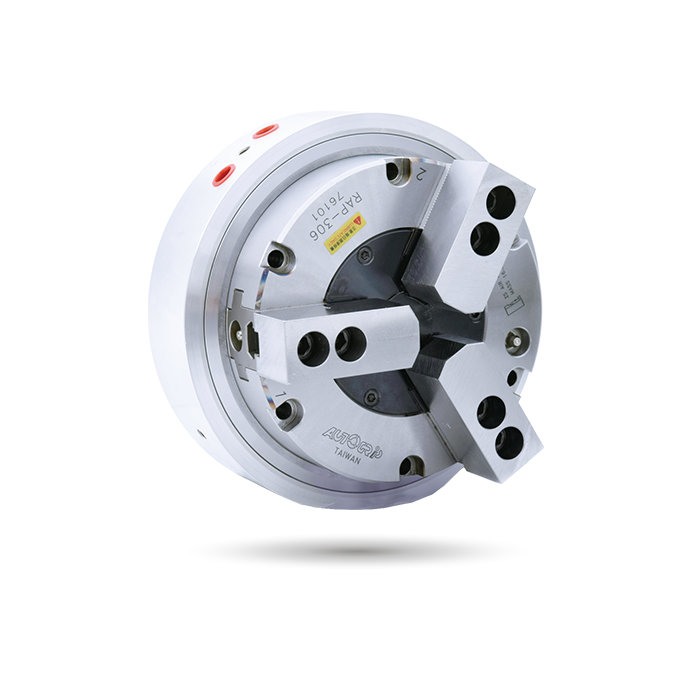

| RAP-306 |
5.5 | 170 | 25 | 21.0 (2141.4) | 7 | 72 | 40 | 3.1 | 16.2 |
| RAP-308 | 6.8 | 215 | 37 | 34.2 (3487.4) | 7 | 60 | 60 | 3.1 | 30.6 |
| RAP-310 | 7 | 254 | 53 | 48.0 (4894.7) | 7 | 53 | 85 | 4.2 | 42.4 |
尺寸
* 保留规格修改的权利
| 型号 |
A | B | B1 | C(H6) | D | E | F | G | H | J | K | L | L1 | M | N | P | Q max. | Q min. | R max. | R min. | S | T | U | V | W |
| RAP-306 |
215 | 98 | 90 | 110 | 155 | 171 | 170 | 25 | 7 | 52 | 8 | 6~M8 | 11 | 36 | 73 | 20 | 10.75 | 6.25 | 47 | 44.25 | 31 | 12 | 19.5 | 14 | 3~M8 |
| RAP-308 | 260 | 113 | 104 | 110 | 200 | 226 | 215 | 32 | 8 | 52 | 9 | 6~M8 | 16 | 37 | 95 | 25 | 13.25 | 8.75 | 57 | 53.6 | 35 | 14 | 19.5 | 14 | 3~M8 |
| RAP-310 | 300 | 117 | 52 | 140 | 235 | 261 | 254 | 54 | 8 | 52 | 10 | 6~M8 | 14 | 42 | 110 | 30 | 23.25 | 12.75 | 64.5 | 61 | 40 | 16 | 19.5 | 14 | 3~M8 |
产品应用
分度盘自动化夹持解决方案
