4 Jaw Two Motion Type Independent Chuck

Großes Durchgangsloch-Luftspannfutter (Doppelgeschwindigkeitsbackenhub)

Thru-Hole | 3-Backen

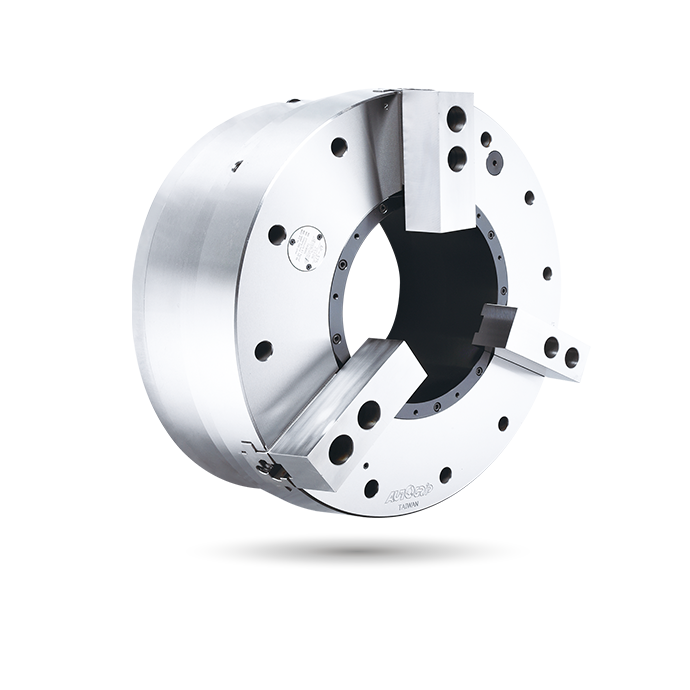

Großes Durchgangsloch 3-Backen Kraftspannfutter mit eingebautem Luftzylinder.
Mit eingebautem "Druckerkennungs"-Gerät, das den schnell abfallenden Druck im Spannfutter überprüfen kann und die Sicherheit beim Betrieb garantiert.
Patentiertes Luftversorgungssystem, einfach zu installieren und zu warten. Kein Abriebproblem des traditionellen Dichtungsrings. Wartungskosten und -zeit können eingespart werden.
Das eingebaute "Spannungserkennungs"-Gerät kann verhindern, dass die Backen das Werkstück während der Schnellhubphase spannen. Dieser Mechanismus kann auch verhindern, dass innere Teile beschädigt werden oder das Werkstück herausfliegt. (nur für Außenspannung).
Das erweiterte Spannbackenhubdesign kann die Bearbeitungszeit beim Greifen verkürzen.

Hinweis: Kein Spannen im schnellen Hubzeitraum.a0

Katalog herunterladen

Spezifikationen

Modell	Durchgangsloch-Durchmesser (mm)	Backenhub (Dia.)(mm)	Backenhub (Dia.)(mm)	Spann Dia. Max.(mm)	Spann Dia. Min.(mm)	Max.a0 Klemmkraft kN (kgf)	Luft Verbrauch Liter (bei 0,6 kgf/cm ²)	Max. Drehzahl min^-1 (U/min)	I Trägheitsmoment kg·m ²	Gewicht (kg)
APS-185	185	26	14	460	127	110(11216)	22	1300	6.45	198

Abmessungen

Modell	A	B	C	D	E	F	G	H	J	K	L	L1	M	N	P	Q max.	Q min.	R max.	R min.	S	T	U	V	W	X	Y
APS-185	460	221	300	425	8	185	45	124	50	3.5	9~M12	17	63.7	165	43	37	17	145	125	62	25,5	58	272	7b	38	30

Herunterladen

Modell	2D pdf	2D dwg	3D-Schritt
AP-185
