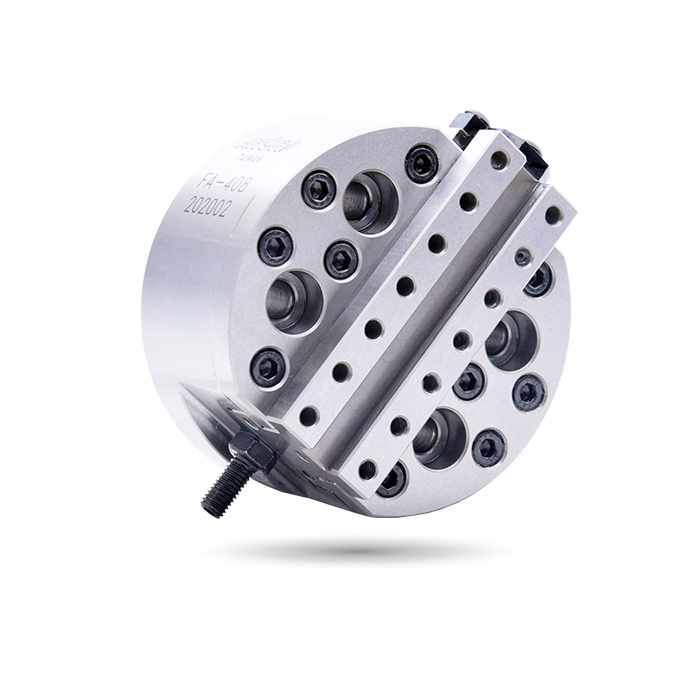

FA-408

WEDGE PLUNGER

Einzel-Schlitten-Spannkopf

Einzelschieber | KEILSTÖßEL

Der Vorschubmechanismus ist ein Keilstößel mit gleichmäßiger Vorschubgeschwindigkeit. Einfache Anpassung der Vorschubgeschwindigkeit und des Hubs.
Alle passenden Oberflächen der Teile sind gehärtet, geschliffen und direkt geschmiert. Mit Steifigkeit und Haltbarkeit.
Anschlaggenauigkeit: b10,03mm.

Geeignet für die Verwendung mit RS-Typ Zylinder.

Für Präzisionsprozesse sind Keilkolben-Typ Anbauflächenköpfe geeignet, um mit Elektroservo- und Kugelgewindemechanismen verwendet zu werden.

Katalog herunterladen

Spezifikationen

Modell	Kolbenhub (mm)	Schieberhub (mm)	Max. Drehzahla0 min^-1(U/min)	Max. D.B. Zug kN (kgf)	Gewicht (kg)	Passender Zylinder	Max. Druck MPa(kgf/cm²)
FA-408	18	10	1200	2.8(280)	14.5	RS-6520N	1.0(10)

Abmessungen

* Technische Änderungen vorbehalten.

Herunterladen

Modell	2D pdf	2D-Zeichnung	3D-Schritt
FA-408

Anwendungen

Planfräsköpfe

Sondermaschine

Kundenspezifische Spannfutter für Sondermaschinen, maßgeschneidert für maximale Effizienz und Präzision, mit umfassenden ODM-Dienstleistungen.
