CW

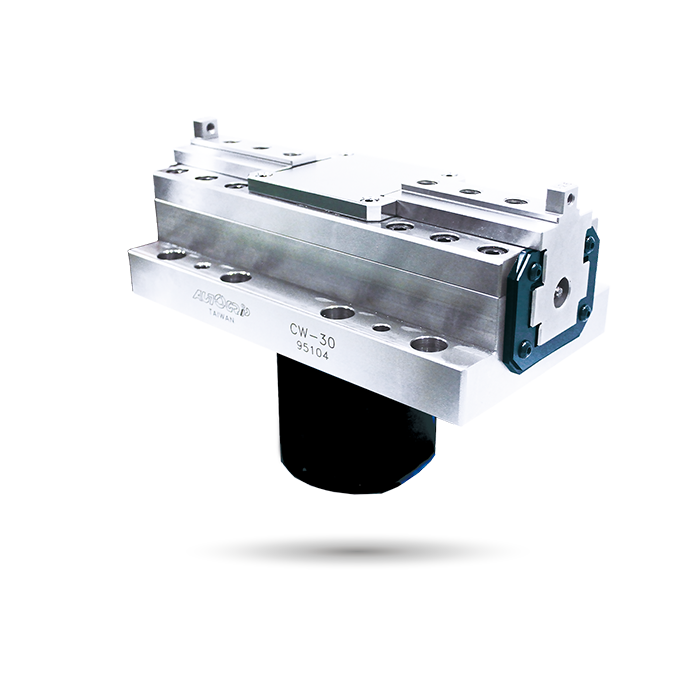

Wedge-Driven

Keilgetriebene Synchronklemme

Keilgetrieben

Diese keilgetriebene Synchronspannvorrichtung verfügt über einen langen Backenhub und gewährleistet eine kontinuierlich hohe Spannkraft während des gesamten Bearbeitungsprozesses.
Die Gleitflächen sind gehärtet und präzisionsgeschliffen, mit direkter Schmierung zur Leistungssteigerung.
Hohe Spannungsgenauigkeit und hervorragender Staubschutz.

Katalog herunterladen

Spezifikationen

Modell	Eff. Kolbenfläche Ausfahren cm²	Eff. Kolbenfläche Rückzug cm²	Backenhub (Dia.)(mm)	Spannkapazität (mm)	Max. Spannkraft kN(kgf)	Max. Druck MPa (kgf/cm²)	Gewicht (kg)
CW-30	31.10	24.10	30	150	34.3(3500)	7.0(70)	32

Abmessungen

* Technische Änderungen vorbehalten.

Modell	A	B	C	D	E(h6)	F	Gmax	Gmin	H	H1	J	J2	K	L	M	N	P	Q	R	S	U	U1	U2	U3	V	W	W2
CW-30	260	145	86	50	22	4	304	274	102	10	100	100	M12x1.75	M10	10	M6x1	28	20	86	25	80	200	120	73	140	30	30

Herunterladen

Modell	2D pdf	2D Zeichnung	3D Schritt
CW-30
