Spezifikationen
| Modell | Eff. Kolbenfläche Ausfahren cm2 | Eff. Kolbenfläche Einziehen cm2 | Backenhübe (Durchm.)(mm) | Spannkapazität (mm) | Max. Spannkraft kN(kgf) | Max. Druck MPa (kgf/cm2) | Gewicht (kg) |
| CP-20 |
28.27 | 25.13 | 20 | 150 | 14.4(1465) | 3.5(35) | 9.5 |
| CP-30A | 28.27 | 25.13 | 30 | 180
| 14.4(1465) | 3.5(35) a0 | 11 |
| CP-30 | 28.27 | 25.13 | 30 | 210a0 | 14.4(1465) | 3.5(35) a0 | 12 |
| CP-40 | 28.27 | 25.13 | 40 | 200 | 14.4(1465) | 3.5(35) | 12 |
| CP-50 | 38.48 | 33.57 | 50 | 215 | 17.7(1812) | 3.5(35) | 18.5 |
| CP-70 | 50,26 | 45.35 | 70 | 235 | 23.9(2434) | 3.5(35) | 30 |
Abmessungen
* Technische Änderungen vorbehalten.
| Modell |
A | B | B1 | C | D | E(h6) | F | G max. | G min. | H | J | K | L | M | N | P | Q | R | S | T | U | U1 | U2 | V | W | W2 | X | Y | Z |
| CP-20 |
215 | 88 | 96 | 53 | 40 | 18 | 4 | 249 | 229 | 75 | 94 | M10x1.5 | M10
| 12 | M6x1 | 18 | 20 | 66 | 24 | 22 | 102 | 190 | 60 | 156 | 32 | 65 | 150 | 22 | 4 |
| CP-30A | 250 | 88 | 96 | 53 | 40 | 18 | 4 | 295 | 265 | 75 | 94 | M10x1.5 | M10 | 14 | M6x1 | 20 | 24 | 96 | 24 | 22 | 102 | 190 | 60 | 156 | 20 | 65 | 156 | 22 | 6 |
| CP-30 | 280 | 88 | 96 | 53 | 40 | 22 | 4 | 327 | 297 | 75 | 94 | M12x1.75 | M10 | 14 | M6x1 | 20 | 24 | 98 | 24 | 22 | 102 | 190 | 60 | 156 | 23 | 65 | 156 | 22 | 6 |
| CP-40 | 270 | 88 | 96 | 53 | 40 | 22 | 4 | 331 | 291 | 75 | 94 | M12x1.75 | M10 | 14 | M6x1 | 20 | 24 | 98 | 24 | 22 | 102 | 190 | 60 | 156 | 25 | 65 | 150 | 22 | 10.5 |
| CP-50 | 300 | 110 | 115 | 65 | 50 | 28 | 5 | 369 | 319 | 90 | 105 | M12x1.75 | M10 | 16 | M8x1.25 | 21 | 28 | 102 | 28 | 32 | 105 | 230 | 85 | 195 | 29 | 80 | 180 | 30 | 10 |
| CP-70 | 346 | 120 | 126 | 65 | 55 | 32 | 5 | 430 | 360 | 114 | 115 | M14x2 | M12 | 16 | M8x1.25 | 23 | 28 | 112 | 28 | 32 | 120 | 275 | 95 | 240 | 42 | 90 | 210 | 34 | 23.5 |

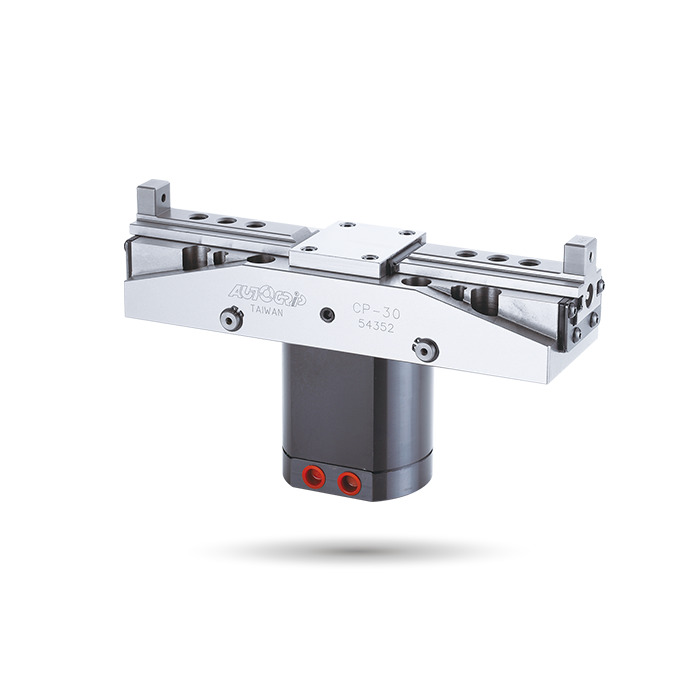

Synchronklemmen (CP-30) Anwendungen
Kundenspezifische Spannfutter für Sondermaschinen, maßgeschneidert für maximale Effizienz und Präzision, mit umfassenden ODM-Dienstleistungen.
Hochpräzise Spannfutter für Drehzentren, die optimale Leistung und Zuverlässigkeit sowohl in Kleinserien- als auch in Großserienproduktion gewährleisten.
Langlebige und präzise Spannfutter für Bearbeitungszentren, die Leistung steigern und gleichbleibende Qualität und Produktivität gewährleisten.
