CP

Crank Type

同期クランプ

クランクタイプ

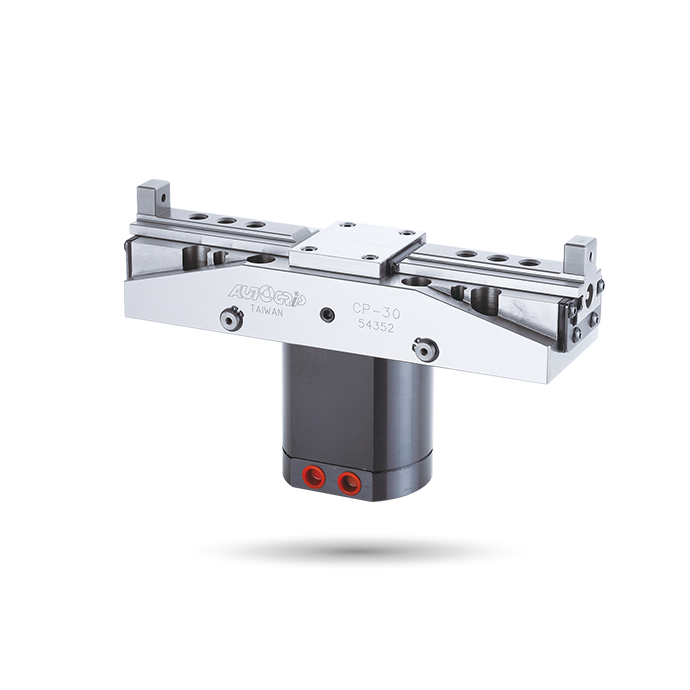

長いジョーストロークを持つクランクタイプの2爪同期クランプ。
すべての部品の接合面が硬化され、研磨され、直接潤滑されています。
高い剛性と高い繰返し精度。

カタログダウンロード

仕様

モデル	有効ピストン面積伸び cm²	効率的なピストン面積リトラクト cm²	ジョーストローク (直径)(mm)	クランプ容量 (mm)	最大クランプ力 kN(kgf)	最大圧力 MPa (kgf/cm²)	重量 (kg)
CP-20	28.27	25.13	20	150	14.4(1465)	3.5(35)	9.5
CP-30A	28.27	25.13	30	1800a0	14.4(1465)	3.5(35) a0	11
CP-30	28.27	25.13	30	210a0	14.4(1465)	3.5(35) a0	12
CP-40	28.27	25.13	40	200	14.4(1465)	3.5(35)	12
CP-50	38.48	33.57	50	215	17.7(1812)	3.5(35)	18.5
CP-70	50.26	45.35	70	235	23.9(2434)	3.5(35)	30

寸法

* 技術仕様の変更の可能性があります。

モデル	A	B	B1	C	D	E(h6)	F	G max.	G min.	H	J	K	L	M	N	P	Q	R	S	T	U	U1	U2	V	W	W2	X	Y	Z
CP-20	215	88	96	53	40	18	4	249	229	75	94	M10x1.5	M10a0	12	M6x1	18	20	66	24	22	102	190	60	156	32	65	150	22	4
CP-30A	250	88	96	53	40	18	4	295	265	75	94	M10x1.5	M10	14	M6x1	20	24	96	24	22	102	190	60	156	20	65	156	22	6
CP-30	280	88	96	53	40	22	4	327	297	75	94	M12x1.75	M10	14	M6x1	20	24	98	24	22	102	190	60	156	23	65	156	22	6
CP-40	270	88	96	53	40	22	4	331	291	75	94	M12x1.75	M10	14	M6x1	20	24	98	24	22	102	190	60	156	25	65	150	22	10.5
CP-50	300	110	115	65	50	28	5	369	319	90	105	M12x1.75	M10	16	M8x1.25	21	28	102	28	32	105	230	85	195	29	80	180	30	10
CP-70	346	120	126	65	55	32	5	430	360	114	115	M14x2	M12	16	M8x1.25	23	28	112	28	32	120	275	95	240	42	90	210	34	23.5

ダウンロード

モデル	2D pdf	2D図面	3Dステップ
CP-20
CP-30A
CP-30
CP-40
CP-50
CP-70

用途

同期クランプ(CP-30) 用途

専用機

専用機用のカスタマイズされたチャックは、最大の効率と精度のために調整され、包括的なODMサービスを提供します。

関連用途

ターニングセンタ

ターニングセンタ用高精度チャックは、小ロットおよび大規模生産の両方で最適なパフォーマンスと信頼性を保証します。

その他の用途

マシニングセンタ

マシニングセンタ用の耐久性と精度の高いチャックで、性能を向上させ、品質と生産性を一貫して確保します。

その他の用途
