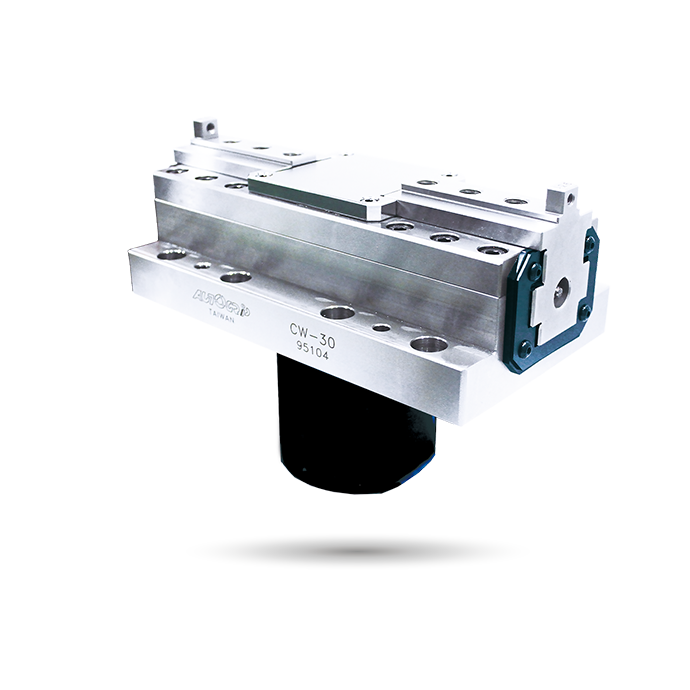

CW

Wedge-Driven
https://www.autogrip-machinery.com/web/image/product.template/101/image_1920?unique=f2f354b

ウェッジ駆動型同期クランプ

ウェッジ駆動型
  • このウェッジ駆動型同期クランプは長いジョーストロークを特長とし、加工プロセス全体を通じて継続的に高いクランプ力を発揮します。
  • スライディング面は硬化され、精密に研磨されており、性能を向上させるために直接潤滑されています。
  • 高いクランプ精度と優れた防塵性能。
カタログダウンロード

この組み合わせは存在しません。



仕様

モデル効果的なピストン面積
伸ばす
cm2
効果的なピストン面積
縮める
cm2
ジョーストローク
(直径)(mm)
クランプ容量
(mm)
最大クランプ力
kN(kgf)
最大圧力
MPa (kgf/cm2)
重量
(kg)
CW-30 31.10 24.10 30 150 34.3(3500) 7.0(70) 32



寸法

* 技術的変更がある場合があります。

モデルABCDE(h6)FGmaxGminHH1JJ2KLMNPQRSUU1U2U3VWW2
CW-30260145865022430427410210100100M12x1.75M1010M6x12820862580200120731403030



ダウンロード

モデル 2D pdf 2D dwg3D step
CW-30
