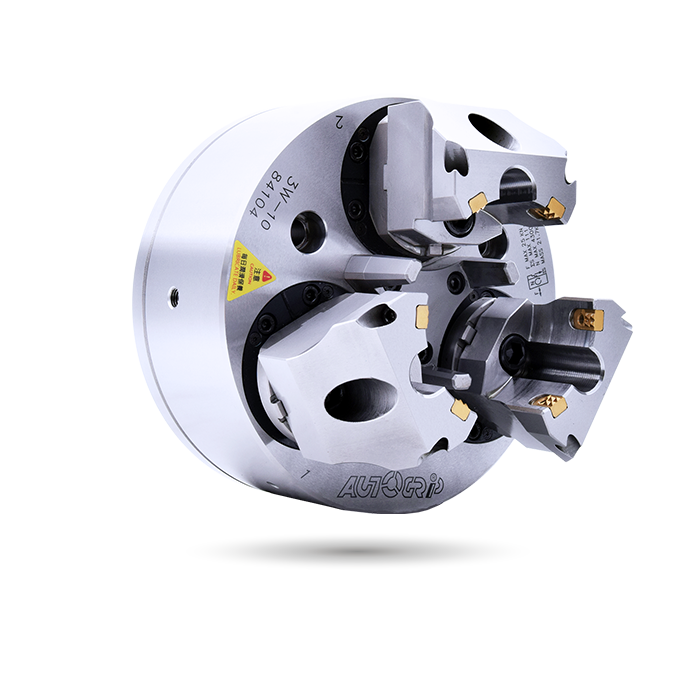

3W

Swing Type | 3-JAW
https://www.autogrip-machinery.com/web/image/product.template/77/image_1920?unique=f2f354b

Schwenktyp Dreibackenfutter

Ohne Durchgangsloch | 3-BACKEN

 Die 3W-Serie sind Spezialkraftspannfutter mit innovativem Kugelverschluss-Design zum Spannen von konischen Gussteilen mit selbstzentrierender Funktion. 3W kann das Werkstück in radialer Richtung spannen und gleichzeitig nach unten ziehen. Spannen von Schmiede- oder Gussteilen mit einem Kegel von bis zu 20°, Backenausgleich: Maximal 5°. Staubdicht, dichtungsbeständig und einfach zu warten.

3W ist ein Kraftspannfutter mit selbstzentrierender Funktion. Es spannt das Werkstück in radialer Richtung und zieht es gleichzeitig nach unten. Spannen von Schmiede- oder Gussteilen mit einem Kegel von bis zu 20° Backenausgleich: Maximal 5°. Staub- und Dichtungsbeständigkeit für Schneidflüssigkeit, einfach zu warten. Das 3W-Kraftspannfutter bietet eine optionale Ein-/Aus-Funktion, die einen einfachen Wechsel von Zentralisierung zu Kompensation ermöglicht (3W-C). 3W-C kann Zentralisierungs- und Kompensationsfunktionen bieten.

      • Schwenken und Greifen des Werkstücks mit drei Backen. (3W wird automatisch auf den Mittentyp positioniert).
      • Das Drei-Backen-Futter ist für Materialien wie den Guss- und Schmiedeprozess geeignet.
      • Das Drei-Backen-Spannfutter eignet sich für schwere Bearbeitungen.
      • Staub- und Schnittemulsionssicher, es ist bei der Wartung bequemer.
      • Schwenkteile werden einer Wärmebehandlung unterzogen, gehärtet und für Stahl geschliffen, um die Lebensdauer der Produkte zu verbessern.
      • Weichbacken und Greifer sind optional.* Der Typ des Greifers wird je nach Werkstückbedingungen ausgewählt.
      • Das Dreibackenfutter kann je nach unterschiedlichen Bearbeitungsanforderungen zwischen Außenbacken- und Innenbacken-Spannung ausgetauscht werden.
 Katalog herunterladen

Diese Kombination existiert nicht.


SpezifikationenAbmessungen HerunterladenAnwendungenVerwandtes Zubehör


Spezifikationen

ModellKolben
Hub
(mm)		Spannbackenhub
(Durchm.)
(mm)		Spann
Durchm. AD
Min.~Max.
(mm)		Spannung
Durchmesser ID
Min.~Max.
(mm)		Max. D.B.
ziehen kN
(kgf)		Max.
Spannkraft
kN
(kgf)		Max. Geschwindigkeit
min-1 (U/min)		I
kg·m2		Gewicht
(kg)		Passender Zyl.
3W-08 14.4 9.8 16~150 76~203 25,0
(2550)		 85.0
(8670)		 3700 0.12 23 RK-100(N)
3W-10 17.5 12.5 50~205 85~235 35.3
(3600)		 105.9
(10800)		 2500 0.37 48.6 RK-125(N)
3W-12 17.5 12.5 63~240 127~305 35.3
(3600)		 105.9
(10800)		 2400 0.73 65 RK-125(N)
3W-15 22.5 15.9 76~317 165~381 56
(5600)		 168.2
(16800)		 2000 1,81 97 RK-150(N)



Abmessungen

Modell A B C(H7) D E F G max. G min. H JKLL1MM1NPP1 P2P3QRR1STUV(h7) V1WW1X (H7)X1YY1ZZ1 Z2
3W-08210 89170133.4 53451.937.54050M18x2.5 M121919,356.552.7163880 M12952.692,24605727.94 312.687343,546M632 32M10
3W-10254106220171.4 54267.5504858M24x3M16 242960.565.617.844.4100 M121124.032.2672702.512,7 319,03745560M83636M10
3W-12304106220171.454267.5504858M24x3M16242960.565.617.844.4100M12132.54.032.2692.5702.512,7319,03745560M83636M10
3W-1538112030023555562,5404680M27x3M203032.47274.31963,5140M121725.142.8312180212,7319,03756390M83636M10


Herunterladen

Modell 2D pdf 2D-Zeichnung3D-Schritt
3W-08


3W-10


3W-12


3W-15



Anwendungen

3Wa0Spannwirkung


Drehzentrum

Hochpräzisionsfutter für Drehzentren, die optimale Leistung und Zuverlässigkeit sowohl in Kleinserien- als auch in Großserienproduktion gewährleisten.

Verwandte Anwendungen

Bearbeitungszentrum

Langlebige und präzise Spannfutter für Bearbeitungszentren, die Leistung verbessern und gleichbleibende Qualität und Produktivität sicherstellen.

Andere Anwendungen

Sondermaschine

Kundenspezifische Spannfutter für Sondermaschinen, maßgeschneidert für maximale Effizienz und Präzision, mit umfassenden ODM-Dienstleistungen.

Andere Anwendungen
