3W

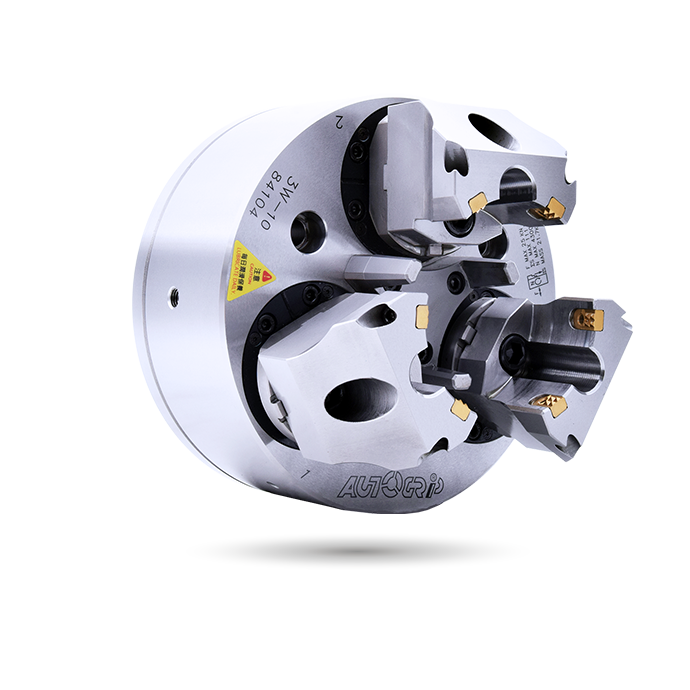

3W系列是採用創新的球軸節式設計之特殊動力夾頭，當使用於夾持錐形鑄件，具有夾持補償與自定心功能。 3W夾持時, 可以徑向並同時下拉夾持工件。夾持鍛造或鑄造零件，錐度可達20°，夾持補償：最大5°。防塵，防切屑設計，節省成本並易於維護。

規格

型號	楔心行程 (mm)	爪行程 (直徑)(mm)	夾持直徑-外徑最小~最大 (mm)	夾持直徑-內徑最小~最大 (mm)	容許最大入力 kN(kgf)	最大夾持力 kN(kgf)	最高迴轉數 min^-1 (r.p.m.)	I kg‧m ²	重量 (kg)	適用迴轉缸
3W-08	14.4	9.8	16~150	76~203	25.0 (2550)	85.0 (8670)	3700	0.12	23	RK-100(N)
3W-10	17.5	12.5	50~205	85~235	35.3 (3600)	105.9 (10800)	2500	0.37	48.6	RK-125(N)
3W-12	17.5	12.5	63~240	127~305	35.3 (3600)	105.9 (10800)	2400	0.73	65	RK-125(N)
3W-15	22.5	15.9	76~317	165~381	56 (5600)	168.2 (16800)	2000	1.81	97	RK-150(N)

型號	A	B	C(H7)	D	E	F	G max.	G min.	H	J	K	L	L1	M	M1	N	P	P1	P2	P3	Q	R	R1	S	T	U	V(h7)	V1	W	W1	X (H7)	X1	Y	Y1	Z	Z1	Z2
3W-08	210	89	170	133.4	5	34	51.9	37.5	40	50	M18x2.5	M12	19	19.3	56.5	52.7	16	38	80	M12	95	2.69	2.24	60	57	2	7.94	3	12.68	7	34	3.5	46	M6	32	32	M10
3W-10	254	106	220	171.4	5	42	67.5	50	48	58	M24x3	M16	24	29	60.5	65.6	17.8	44.4	100	M12	112	4.03	2.26	72	70	2.5	12.7	3	19.03	7	45	5	60	M8	36	36	M10
3W-12	304	106	220	171.4	5	42	67.5	50	48	58	M24x3	M16	24	29	60.5	65.6	17.8	44.4	100	M12	132.5	4.03	2.26	92.5	70	2.5	12.7	3	19.03	7	45	5	60	M8	36	36	M10
3W-15	381	120	300	235	5	55	62.5	40	46	80	M27x3	M20	30	32.4	72	74.3	19	63.5	140	M12	172	5.14	2.83	121	80	2	12.7	3	19.03	7	56	3	90	M8	36	36	M10
