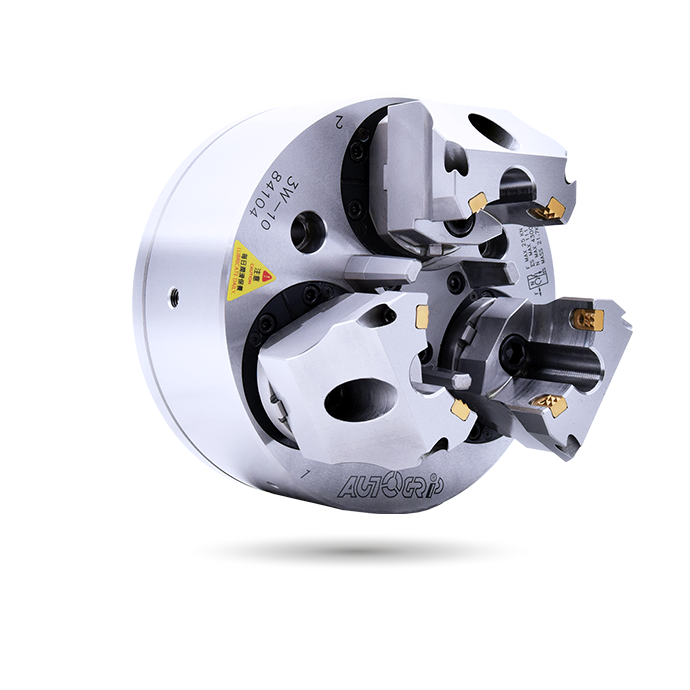

3W-C

Swing compensation-type | 3 jaw

Schwenkkompensationstyp-Dreibackenfutter

Schwenkausgleichs-Typ | 3-Backen

Schwenken und das Werkstück mit dem Dreibackenfutter greifen. (3W-C ist eine Zentrums-Kompensationstyp).
Geeignet für Materialien wie Guss und Schmiede zur Bearbeitung.
Geeignet für schwere Bearbeitungen.
Staub- und Schneidflüssigkeitsdicht, es ist bei der Wartung bequemer.
Schwenkteile werden zur Verbesserung der Produktlebensdauer wärmebehandelt und für Stahl gehärtet und geschliffen.
Die Exzenterkompensation der Werkstücke beträgt 2 mm, feste Position für die Zentrierspitze.

Weiche Backen und Greifer sind optional.* Der Typ des Greifers wird entsprechend den Bedingungen des Werkstücks ausgewählt.

Je nach unterschiedlichen Bearbeitungsanforderungen können Außenspannung und Innenspannung ausgetauscht werden.

Katalog herunterladen

Spezifikationen

Modell	Kolbenhub (mm)	Backenhub (Dia.) (mm)	Spann Durchm. AD Min.~Max. (mm)	Spannbereich Durchmesser ID Min.~Max. (mm)	Max. D.B. Zug kN (kgf)	Max. Klemmkraft kN (kgf)	Max. Drehzahl min^-1 (U/min)	I kg7m ²	Gewicht (kg)	Passende Zyl.	Kompensation (mm)
3W-C08	14.4	9.8	16~150	76~203	25.0 (2550)	85.0 (8670)	3700	0.12	23	RK-100(N)	2
3W-C10	17.5	12.5	50~205	85~235	35.3 (3600)	105.9 (10800)	2500	0.37	48.6	RK-125(N)	2
3W-C12	17.5	12.5	63~240	127~305	35.3 (3600)	105.9 (10800)	2400	0.73	65	RK-125(N)	2
3W-C15	22.5	15.9	76~317	165~381	56 (5600)	168.2 (16800)	2000	1.81	97	RK-150(N)	3

Abmessungen

Modell	A	B	C (H7)	D	E	F	Ga max.	Ga0 min.	H	J	K	L	L1	M	M1	N	P	P1	P2	P3	Q	R	R1	S	T	U	V (h7)	V1	W	W1	Xa0 (H7)	X1	Y	Y1	Z	Z1	Z2
3W-C08	210	89	170	133.4	5	34	51.9	37.5	40	50	M18x2,5	M12	19	19.3	56.5	52.7	16	38	80	M12	95	2.69	2.24	60	57	2	7.94	3	12.68	7	34	3.5	46	M6	32	32	M10
3W-C10	254	106	220	171.4	5	42	67.5	50	48	58	M24x3	M16	24	29	60.5	65.6	17.8	44.4	100	M12	112	4.03	2.26	72	70	2.5	12.7	3	19.03	7	45	5	60	M8	36	36	M10
3W-C12	304	106	220	171.4	5	42	67.5	50	48	58	M24x3	M16	24	29	60.5	65.6	17.8	44.4	100	M12	132.5	4.03	2.26	92.5	70	2.5	12.7	3	19.03	7	45	5	60	M8	36	36	M10
3W-C15	381	120	300	235	5	55	62.5	40	46	80	M27x3	M20	30	32.4	72	74,3	19	63.5	140	M12	172	5.14	2.83	121	80	2	12.7	3	19.03	7	56	3	90	M8	36	36	M10

Herunterladen

Modell	2D pdf	2D Zeichnung	3D Schritt
3W-C08
3W-C10
3W-C12
3W-C15
