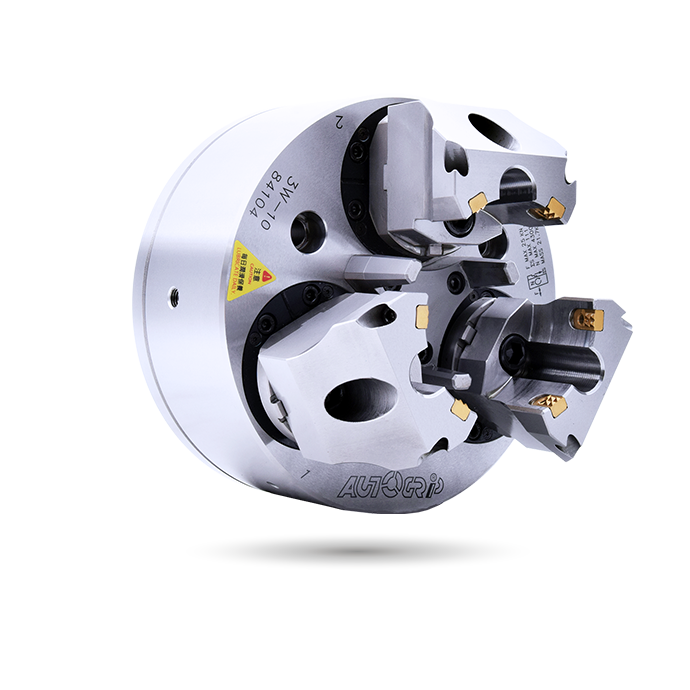

3W-C

Swing compensation-type | 3 jaw

スイング補償型三爪チャック

スイング補償型 | 3爪

スイングして三爪でワークピースを把握します。(3W-Cはセンター補償タイプです)。
鋳造および鍛造のような材料に適しています。
重加工に適しています。
防塵および切削液のシール性能があり、メンテナンス時により便利です。
スイングパーツは、製品の耐用年数を向上させるために、鋼の熱処理硬化および研削が行われています。
偏心ワークピースの補正量は2mm、センターセンターピンの固定位置。

ソフトジョーおよびグリッパーはオプションです。* グリッパーのタイプはワークピースの条件に応じて選択されます。

異なる加工要件に応じて、外径把持と内径把持を交換できます。

カタログダウンロード

仕様

モデル	プランジャーストローク (mm)	ジョーストローク (直径) (mm)	チャッキング直径 OD 最小〜最大 (mm)	チャッキング径. ID 最小~最大 (mm)	最大 D.B. 引き kN (kgf)	最大クランプ力 kN (kgf)	最大速度 min^-1 (r.p.m.)	I kgm ²	重量 (kg)	対応シリンダー	補正 (mm)
3W-C08	14.4	9.8	16~150	76~203	25.0 (2550)	85.0 (8670)	3700	0.12	23	RK-100(N)	2
3W-C10	17.5	12.5	50~205	85~235	35.3 (3600)	105.9 (10800)	2500	0.37	48.6	RK-125(N)	2
3W-C12	17.5	12.5	63~240	127~305	35.3 (3600)	105.9 (10800)	2400	0.73	65	RK-125(N)	2
3W-C15	22.5	15.9	76~317	165~381	56 (5600)	168.2 (16800)	2000	1.81	97	RK-150(N)	3

寸法

モデル	A	B	C (H7)	D	E	F	Ga0 最大	Ga0 min.	H	J	K	L	L1	M	M1	N	P	P1	P2	P3	Q	R	R1	S	T	U	V (h7)	V1	W	W1	Xa0 (H7)	X1	Y	Y1	Z	Z1	Z2
3W-C08	210	89	170	133.4	5	34	51.9	37.5	40	50	M18x2.5	M12	19	19.3	56.5	52.7	16	38	80	M12	95	2.69	2.24	60	57	2	7.94	3	12.68	7	34	3.5	46	M6	32	32	M10
3W-C10	254	106	220	171.4	5	42	67.5	50	48	58	M24x3	M16	24	29	60.5	65.6	17.8	44.4	100	M12	112	4.03	2.26	72	70	2.5	12.7	3	19.03	7	45	5	60	M8	36	36	M10
3W-C12	304	106	220	171.4	5	42	67.5	50	48	58	M24x3	M16	24	29	60.5	65.6	17.8	44.4	100	M12	132.5	4.03	2.26	92.5	70	2.5	12.7	3	19.03	7	45	5	60	M8	36	36	M10
3W-C15	381	120	300	235	5	55	62.5	40	46	80	M27x3	M20	30	32.4	72	74.3	19	63.5	140	M12	172	5.14	2.83	121	80	2	12.7	3	19.03	7	56	3	90	M8	36	36	M10

ダウンロード

モデル	2D pdf	2D dwg	3Dステップ
3W-C08
3W-C10
3W-C12
3W-C15
