4 Jaw Two Motion Type Independent Chuck

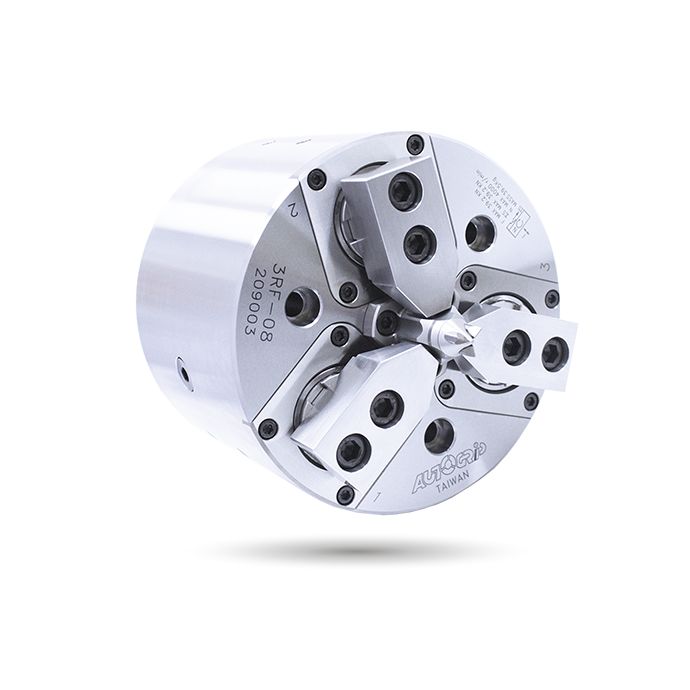

Einziehbare 3-Backen Wellenfutter

Nicht-Durchgangsloch | 3-BACKEN

Die Werkstückkompensation des Exzentrischen beträgt 1 mm, feste Position für das Zentrum, schwingen und das Werkstück in den Drei-Backen-Futter greifen.
Eine zweite Bearbeitung kann ohne Umkehrung des Werkstücks durchgeführt werden, wodurch die Rüstzeit erheblich verkürzt wird.
Mit kompensierenden Spannbacken können die Grob- und Feinbearbeitung durchgeführt werden.
Mit abgedichtetem Design können die Wartungskosten reduziert werden.
Kann mit einem Doppelstangen-Drehzylinder (Typ 3RF-D) kombiniert werden.
Der Treibstiftvorschub kann durch den Druck des Drehzylinders (Typ 3RF-D) gesteuert werden.

Katalog herunterladen

Spezifikationen

Modell	Kolbenhub (mm)	Backenhub (Durchm.) (mm)	Spanndurchmessera Max. (mm)	Spann-Durchmesser Min. (mm)	Max. D.B. Zugkraft kN (kgf)	Max.a0 Spannkraft kN (kgf)	Max. Drehzahl min^-1(U/min)	I kg·m²	Gewicht (kg)	Passender Zyl.	Kompensation (mm)
3RF-08	43.5	9.4	70	18	39.2(4000)	39.2(4000)	4000	0.15	39.4	RS-1250	1
3RF-08D	43.5	9.4	70	18	39.2(4000)	39.2(4000)	4000	0.15	38.6	RDL-160S	1
3RF-10	50	11	85	25	58.8(6000)	63.7(6500)	3500	0.56	68.3	RS-1550	1
3RF-10D	50	11	85	25	58.8(6000)	63.7(6500)	3500	0.56	67.5	RDL-160S	1
3RF-12	52	11.2	110	25	78.4(8000)	99(10000)	2500	0.56	109	RDL-2060	1
3RF-12D	52	11.2	110	25	78.4(8000)	99(10000)	2500	0.56	107.7	RDL-160S	1

Abmessungen

Modell	A	B	C (H6)	D	E	F	Ga0 max.	G0 Min.	H	J	K	K1a0 (H7)	K2	K3	L	L1	M max.	M min.	M1	N	P	Q	R	R1 max.	R1a0 min.	S	T (H7)	U	V	V1	W	X
3RF-08	210	155	170	133.4	5	68	123	79.5	37	58	M20x2.5	-	-	-	3~M12	18	62	31	58	78	2.35	62	-	-	-	40	12	26	16	3	7	M12
3RF-08D	210	155	170	133.4	5	68	98	54.5	50	58	M36x1.5	40.5	6	24	3~M12	18	62	31	58	78	2.35	62	25.5	7	0	40	12	26	16	3	7	M12
3RF-10	260	178	220	171.4	5	68	143	93	37	63	M20x2.5	-	-	-	6~M16	24	68	35.5	61	102	2.75	80	-	-	-	45	15	32	18	3	7	M14
3RF-10D	260	178	220	171.4	5	68	116.5	68.5	60	63	M36x1.5	40.5	6	24	6~M16	26	68	35.5	61	102	2.75	80	28	7	0	45	15	32	18	3	7	M14
3RF-12	315	190	220	171.4	5	76	135	83	46	70	M24x3	-	-	-	6~M16	24	76	43	63	125	2.8	100	-	-	-	50	17	36	20	3	7	M16
3RF-12D	315	190	220	171.4	5	76	167	115	75	70	M40x1.5	44.5	6	28	6~M16	24	76	43	63	125	2.8	100	28	7	0	50	17	36	20	3	7	M16

Herunterladen

Modell	2D-PDF	2D Zeichnung	3D Schritt
3RF-08
3RF-08D
3RF-10
3RF-10D
3RF-12
3RF-12D

Anwendungen

Betätigung des einziehbaren 3-Backen-Wellenfutters (3RF)

Drehzentrum

Hochpräzisionsfutter für Drehzentren, die optimale Leistung und Zuverlässigkeit sowohl in der Kleinserien- als auch in der Großserienproduktion gewährleisten.
