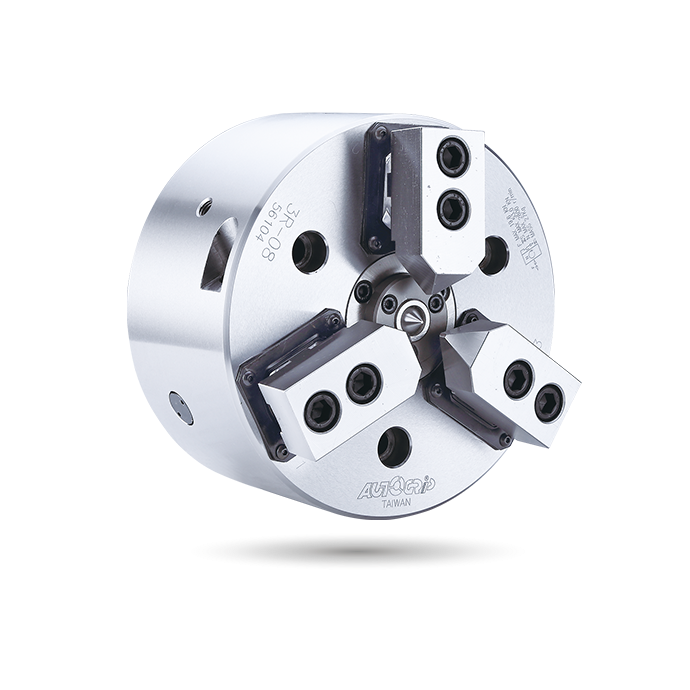

3R

Compensation-Type

Kompensationstyp 3-Backen Kraftspannfutter

Kompensationstyp | 3-KLAUEN

Die spezielle Spannzange wird mit der Zentrierspitze zur Positionierung kombiniert, wodurch die Exzentrizität des Werkstücks um 2 mm ausgeglichen werden kann.
Es befindet sich ein spezieller wasserdichter Dichtring in der Spannzange, der staubdicht und schnittflüssigkeitsresistent ist, was die tägliche Wartung erleichtert.
Die Backenfutter des Schwingmechanismus sind wärmebehandelt, gehärtet und aus legiertem Stahl geschliffen, um die Lebensdauer des Produkts zu verlängern.

Katalog-Download

Spezifikationen

Modell	Kolbenhub (mm)	Backenhub (Durchm.)(mm)	Spann-Ø max.(mm)	Spann-Ø min.(mm)	Max. D.B. Zugkraft kN(kgf)	Max. Spannkraft kN(kgf)	Max. Drehzahl min^-1 (U/min)	I kgm ²	Gewicht (kg)	Passender Zylinder	Ausgleich (mm)
3R-08	20	8	65	18	19.6 (2000)	53.0 (5404)	2800	0.15	27	RK-100(N)	2
3R-10	25	10	90	22	29.4 (3000)	67.7 (6901)	2500	0.38	45	RK-125(N)	2
3R-12	25	10.2	110	22	39.4(4000)	88.4(9010)	2000	0.75	72	RK-150N	2

Abmessungen

Modell	A	B	C(H6)	D	E	F	G max.	G min.	H	H1	J	K	L	L1	M	M1	N	P	Qmax.	Qmin.	R	S	T(H7)	U	V	V1	W	W1	X
3R-08	210	105	170	133.4	5	57	26	6	42.5	36	10.4	M20x2.5	3~M12	20	38	18	82	2	68	64	10	7.7	12	26	16	3	35	7	M12
3R-10	254	115	220	171.4	5.5	64	36.5	11.5	25	39	15	M20x2.5	3~M16	22.5	40	19	102	2.6	82	78	10	11.3	15	32	18	3	40	7	M14
3R-12	304	130	220	171.4	5	70	25	0	33	45.5	15	M24x3	3~M16	22	51	24	125	2.5	102.5	97.5	10	11.3	17	36	20	3	50	7	M16

Herunterladen

Modell	2D pdf	2D-Zeichnung	3D Schritt
3R-08
3R-10
3R-12

Anwendungen

3R Spannwirkung

Drehzentrum

Hochpräzisionsspannfutter für Drehzentren, die optimale Leistung und Zuverlässigkeit sowohl in der Kleinserien- als auch in der Großserienproduktion gewährleisten.
