3R

Compensation-Type

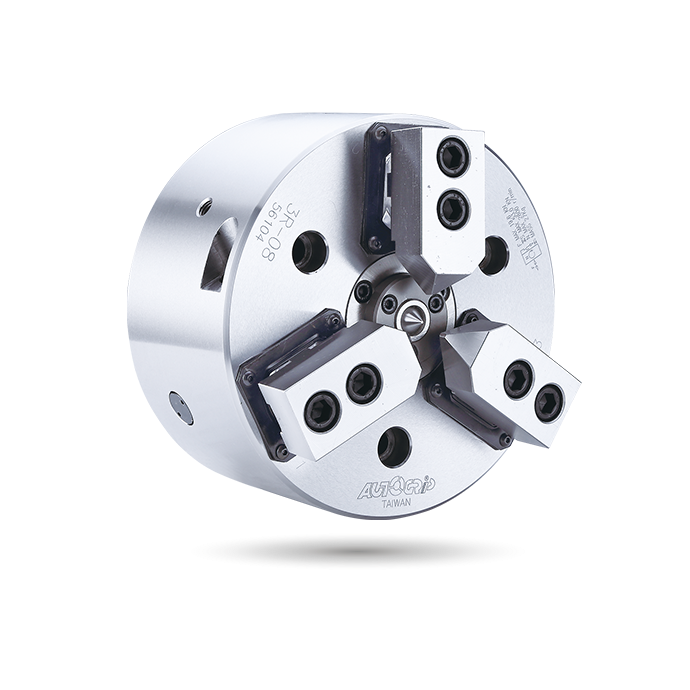

補償型3爪パワーチャック

補償タイプ | 3-JAW

特別なコレットはセンターシンブルと一致して位置決めされており、ワークピースの偏心を2mm補正できます。
コレット内に特殊な防水シーリングリングがあり、防塵および切削液に対する保護が施されており、日常のメンテナンスがより便利です。
振動機構のチャックは合金鋼で熱処理され、硬化および研磨されており、製品の使用寿命を延ばします。

カタログダウンロード

仕様

モデル	プランジャーストローク (mm)	チャックストローク (直径)(mm)	チャッキング直径最大(mm)	チャッキング直径最小(mm)	最大D.B.引張力 kN(kgf)	最大クランプ力 kN(kgf)	最大速度分^-1 (r.p.m.)	I kgm ²	重量 (kg)	対応シリンダー	補正 (mm)
3R-08	20	8	65	18	19.6 (2000)	53.0 (5404)	2800	0.15	27	RK-100(N)	2
3R-10	25	10	90	22	29.4 (3000)	67.7 (6901)	2500	0.38	45	RK-125(N)	2
3R-12	25	10.2	110	22	39.4(4000)	88.4(9010)	2000	0.75	72	RK-150N	2

寸法

モデル	A	B	C(H6)	D	E	F	G max.	G min.	H	H1	J	K	L	L1	M	M1	N	P	Qmax.	Qmin.	R	S	T(H7)	U	V	V1	W	W1	X
3R-08	210	105	170	133.4	5	57	26	6	42.5	36	10.4	M20x2.5	3~M12	20	38	18	82	2	68	64	10	7.7	12	26	16	3	35	7	M12
3R-10	254	115	220	171.4	5.5	64	36.5	11.5	25	39	15	M20x2.5	3~M16	22.5	40	19	102	2.6	82	78	10	11.3	15	32	18	3	40	7	M14
3R-12	304	130	220	171.4	5	70	25	0	33	45.5	15	M24x3	3~M16	22	51	24	125	2.5	102.5	97.5	10	11.3	17	36	20	3	50	7	M16

ダウンロード

モデル	2D pdf	2D dwg	3Dステップ
3R-08
3R-10
3R-12

用途

3R クランプアクション

3R クランプアクション

ターニングセンタ

ターニングセンタ用の高精度チャックは、小ロット生産と大規模生産の両方で最適な性能と信頼性を保証します。

関連用途

マシニングセンタ

マシニングセンタ用の耐久性と精密なチャックで、性能を向上させ、一貫した品質と生産性を確保します。

その他の用途

専用機

専用機用のカスタマイズチャックは、最大の効率と精度を追求し、包括的なODMサービスを提供します。
