3R

補償型

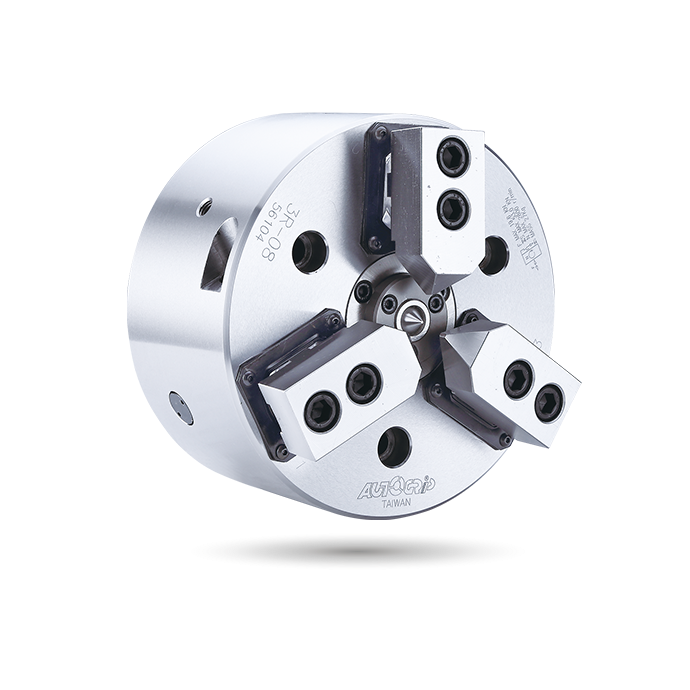

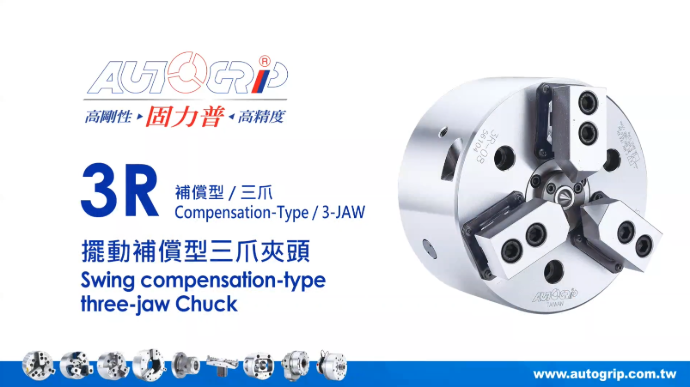

補償型三爪夾頭

補償型 | 3爪

工件偏心補償量2mm，中心頂針定位，三爪擺動夾持工件。
特殊防水密封圈，防塵及防切削液，使保養工作更加便利。
擺動機構零件均以合金鋼加以熱處理硬化及研磨，以提升產品使用壽命。

目錄下載

規格

型號	楔心行程 (mm)	爪行程 (直徑)(mm)	最大夾持直徑 (mm)	最小夾持直徑 (mm)	容許最大入力 kN(kgf)	最大夾持力 kN(kgf)	最高迴轉數 min^-1 (r.p.m.)	I kg‧m ²	重量 (kg)	適用迴轉缸	補償量 (mm)
3R-08	20	8	65	18	19.6 (2000)	53.0 (5404)	2800	0.15	27	RK-100(N)	2
3R-10	25	10	90	22	29.4 (3000)	67.7 (6901)	2500	0.38	45	RK-125(N)	2
3R-12	25	10.2	110	22	39.4(4000)	88.4(9010)	2000	0.75	72	RK-150N	2

尺寸

型號	A	B	C(H6)	D	E	F	G max.	G min.	H	H1	J	K	L	L1	M	M1	N	P	Qmax.	Qmin.	R	S	T(H7)	U	V	V1	W	W1	X
3R-08	210	105	170	133.4	5	57	26	6	42.5	36	10.4	M20x2.5	3~M12	20	38	18	82	2	68	64	10	7.7	12	26	16	3	35	7	M12
3R-10	254	115	220	171.4	5.5	64	36.5	11.5	25	39	15	M20x2.5	3~M16	22.5	40	19	102	2.6	82	78	10	11.3	15	32	18	3	40	7	M14
3R-12	304	130	220	171.4	5	70	25	0	33	45.5	15	M24x3	3~M16	22	51	24	125	2.5	102.5	97.5	10	11.3	17	36	20	3	50	7	M16

下載

型號	2D pdf	2D dwg	3D step
3R-08
3R-10
3R-12

產品應用

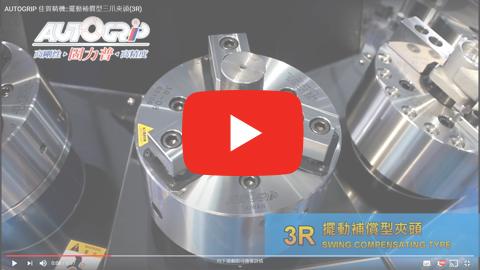

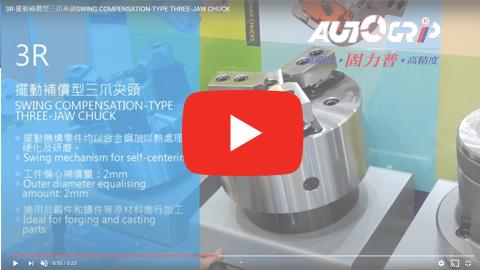

3R 夾持作動

3R 夾持作動

車床

用於車削中心的高精度卡盤，確保小批量和大規模生產中的最佳性能和可靠性。
