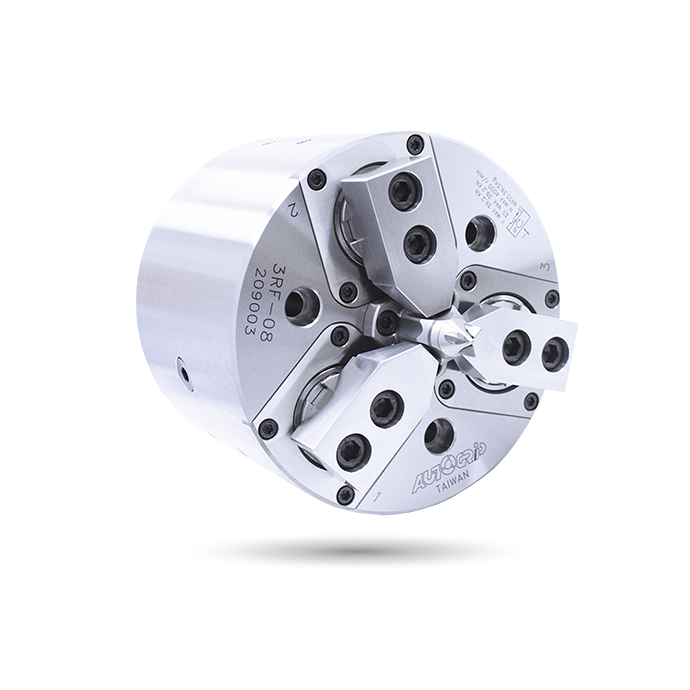

リトラクタブルジョー3爪シャフトチャック

非スルーホール | 3-JAW

偏心のワークピース補正は1mmで、センターの固定位置、スイングしてワークピースを三爪で掴む。
ワークピースを反転させることなく二次加工が可能であり、これによりセットアップ時間を大幅に削減します。
補償ジョークランプを用いて、粗加工と精密加工を行うことができます。
シールド設計で、メンテナンスコストが削減されます。
ダブルロッドロータリーシリンダー（3RF-D型）と組み合わせることができます。
ドライバーピンの推力は、回転シリンダーの圧力で制御できます（3RF-Dタイプ）。

カタログダウンロード

仕様

モデル	プランジャーストローク (mm)	爪行程 (径) (mm)	チャッキング径a0 最大 (mm)	チャッキング直径a0 最小 (mm)	最大a0 D.B. 引っ張り kN (kgf)	最大a0 クランプ力 kN (kgf)	最大速度 min^-1(r.p.m.)	I kg7m²	重量 (kg)	対応するシリンダー	補償 (mm)
3RF-08	43.5	9.4	70	18	39.2(4000)	39.2(4000)	4000	0.15	39.4	RS-1250	1
3RF-08D	43.5	9.4	70	18	39.2(4000)	39.2(4000)	4000	0.15	38.6	RDL-160S	1
3RF-10	50	11	85	25	58.8(6000)	63.7(6500)	3500	0.56	68.3	RS-1550	1
3RF-10D	50	11	85	25	58.8(6000)	63.7(6500)	3500	0.56	67.5	RDL-160S	1
3RF-12	52	11.2	110	25	78.4(8000)	99(10000)	2500	0.56	109	RDL-2060	1
3RF-12D	52	11.2	110	25	78.4(8000)	99(10000)	2500	0.56	107.7	RDL-160S	1

寸法

モデル	A	B	C (H6)	D	E	F	Ga0 max.	Ga0 min.	H	J	K	K1a0 (H7)	K2	K3	L	L1	M 最大.	M 最小値	M1	N	P	Q	R	R1 a0最大	R1a0 分.	S	T (H7)	U	V	V1	W	X
3RF-08	210	155	170	133.4	5	68	123	79.5	37	58	M20x2.5	-	-	-	3~M12	18	62	31	58	78	2.35	62	-	-	-	40	12	26	16	3	7	M12
3RF-08D	210	155	170	133.4	5	68	98	54.5	50	58	M36x1.5	40.5	6	24	3~M12	18	62	31	58	78	2.35	62	25.5	7	0	40	12	26	16	3	7	M12
3RF-10	260	178	220	171.4	5	68	143	93	37	63	M20x2.5	-	-	-	6~M16	24	68	35.5	61	102	2.75	80	-	-	-	45	15	32	18	3	7	M14
3RF-10D	260	178	220	171.4	5	68	116.5	68.5	60	63	M36x1.5	40.5	6	24	6~M16	26	68	35.5	61	102	2.75	80	28	7	0	45	15	32	18	3	7	M14
3RF-12	315	190	220	171.4	5	76	135	83	46	70	M24x3	-	-	-	6~M16	24	76	43	63	125	2.8	100	-	-	-	50	17	36	20	3	7	M16
3RF-12D	315	190	220	171.4	5	76	167	115	75	70	M40x1.5	44.5	6	28	6~M16	24	76	43	63	125	2.8	100	28	7	0	50	17	36	20	3	7	M16

ダウンロード

モデル	2D pdf	2D dwg	3Dステップ
3RF-08
3RF-08D
3RF-10
3RF-10D
3RF-12
3RF-12D

用途

引込爪 3爪シャフトチャック(3RF)の作動

ターニングセンタ

ターニングセンタ用の高精度チャックで、小ロットから大規模生産まで最適な性能と信頼性を確保します。

関連用途

マシニングセンタ

マシニングセンタ用の耐久性と精度の高いチャックで、性能を向上させ、一貫した品質と生産性を保証します。

その他の用途

専用機

専用機用のカスタマイズされたチャックは、最大の効率と精度を追求し、包括的なODMサービスを提供します。
