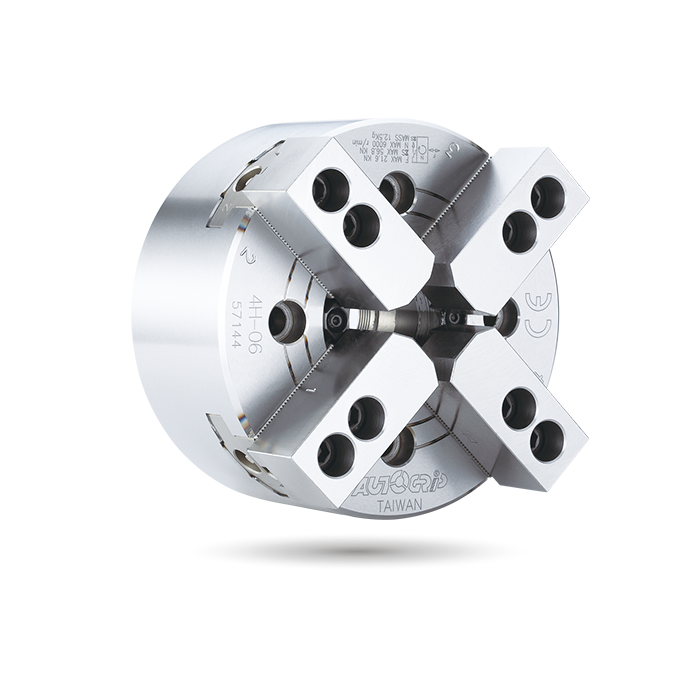

4H/4H-A

高速中空型 | 4爪

中空動力夾頭

中空型 | 四爪夾頭

楔形四爪夾頭大貫通孔徑，特別適合異形物的夾持。
摺動面均經硬化及精密研磨，並直接潤滑。
高剛性結構及高夾持精度。

J值為連結螺帽未車製螺牙時之孔徑。

K Default 值為未指定規格之出廠值。

K max. 值為連結螺帽可車製螺牙之最大規格，可依實際需求訂製。

目錄下載

規格

型號	-	楔心行程 (mm)	爪行程(直徑) (mm)	最大夾持直徑x. (mm)	最小夾持直徑 (mm)	容許最大入力 kN (kgf)	最大夾持力 kN (kgf)	最高回轉數 min^-1 (r.p.m.)	I kg‧m ²	重量 (kg)	重量 (kg)	適用迴轉缸	最大使用壓力 MPa (kgf/cm²)
4H-12	A8	25	10.6	304	34	54.9 (5600)	143.6 (14650)	2700	0.77	62	65.7	TK-A1291	2.5(25)
4H-15	A8	25	10.6	381	50	71 (7250)	179.8 (18350)	2000	2.31	117.6	130	TK-A1512	2.3(23)
4H-15	A11	25	10.6	381	50	71 (7250)	179.8 (18350)	2000	2.31	117.6	123.5	TK-A1512	2.3(23)
4H-18	A11	25	10.6	450	50	71 (7250)	179.8 (18350)	1700	4.35	117.6	168.5	TK-A1512	2.3(23)

*4H-A 的尺寸和規格以橘色資料顯示。

尺寸

* 保留規格修改的權利

型號	-	A	B	B	C	D	D1	D2	E	E1	F	G max.	G max.	G min.	G min.	H	J	K max.	K Default	L	L1	L1	M	N	P	Q max.	Q min.	R max.	R min.	S	T	U
4H-12	A8	304	110	122	220	171.4	139.72	190	6	18	91	10	28	-15	3	28	50	M100X2	M100X2	4~M16	23	25	51	130	30	44.75	14.75	61.3	56	50	21	3~M8
4H-15	A8	381	132	159	300	235	139.72	171.4	6	33	120	11	44	-14	19	39	60	M130x2/ M115x2	M130x2/ M100x2	4~M20	30	24	63	165	43	49.75	19.75	77.5	72.2	62	25.5/22	6~M16
4H-15	A11	381	132	148	300	235	196.87	260	6	22	120	11	33	-14	8	39	60	M130x2	M130x2	4~M20	31	28	63	165	43	49.75	19.75	77.5	72.2	62	25.5/22	3~M10
4H-18	A11	450	132	148	300	235	196.87	260	6	22	120	11	33	-14	8	39	60	M130x2	M130x2	4~M20	31	29	63	165	43	82.75	21.25	77.5	72.2	62	25.5/22	3~M10

*4H-A 的尺寸和規格以橘色資料顯示。

下載

型號	2D pdf	2D dwg	3D step
4H-12
4H-12A8
4H-15
4H-15A8
4H-15A11
4H-18
4H-18A11
