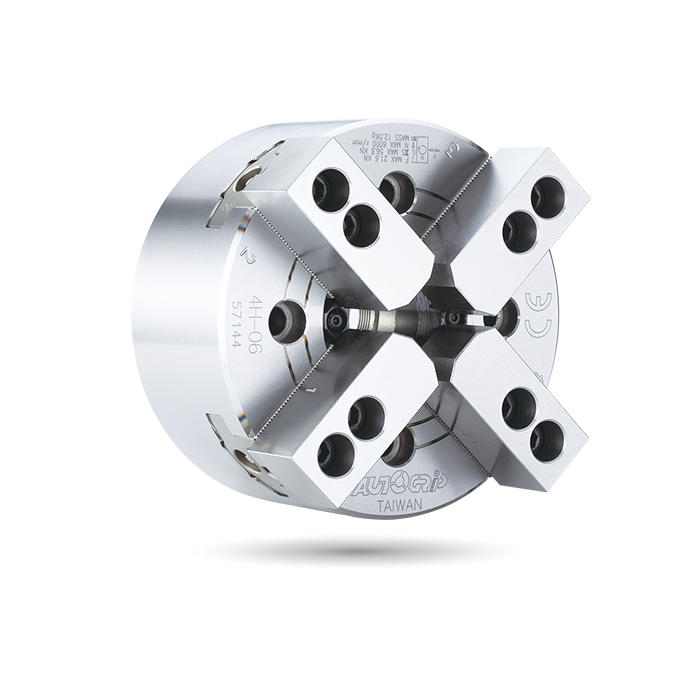

4H/4H-A

高速中空型 | 4爪

中空动力卡盘

中空型 | 4爪

楔形四爪大贯通孔径，特别适合异形物的夹持。
折动面均经硬化及精密研磨，并直接润滑。
高刚性结构及高夹持精度。

J值为连结螺帽未车制螺牙时之孔径。

K Default 值为未指定规格之出厂值。

K max 值为连结螺帽可车制螺牙之最大规格，可依实际需求订制。

目录下载

规格

型号	-	楔心行程 (mm)	爪行程(直径) (mm)	最大夹持直径 (mm)	最小夹持直径 (mm)	容许最大入力 kN (kgf)	最大夹持力 kN (kgf)	最高回转数 min⁻¹(r.p.m.)	I kg‧m ²	重量 (kg)	重量 (kg)	适用回转缸	最大使用压力 MPa (kgf/cm²)
4H-12	A8	25	10.6	304	34	54.9 (5600)	143.6 (14650)	2700	0.77	62	65.7	TK-A1291	2.5(25)
4H-15	A8	25	10.6	381	50	71 (7250)	179.8 (18350)	2000	2.31	117.6	130	TK-A1512	2.3(23)
4H-15	A11	25	10.6	381	50	71 (7250)	179.8 (18350)	2000	2.31	117.6	123.5	TK-A1512	2.3(23)
4H-18	A11	25	10.6	450	50	71 (7250)	179.8 (18350)	1700	4.35	117.6	168.5	TK-A1512	2.3(23)

*4H-A 的尺寸和规格以橘色资料显示。

尺寸

* 保留规格修改的权利

型号	-	A	B	B	C	D	D1	D2	E	E1	F	G max.	G max.	G min.	G min.	H	J	K max.	K Default	L	L1	L1	M	N	P	Q max.	Q min.	R max.	R min.	S	T	U
4H-12	A8	304	110	122	220	171.4	139.72	190	6	18	91	10	28	-15	3	28	50	M100X2	M100X2	4~M16	23	25	51	130	30	44.75	14.75	61.3	56	50	21	3~M8
4H-15	A8	381	132	159	300	235	139.72	171.4	6	33	120	11	44	-14	19	39	60	M130x2/ M115x2	M130x2/ M100x2	4~M20	30	24	63	165	43	49.75	19.75	77.5	72.2	62	25.5/22	6~M16
4H-15	A11	381	132	148	300	235	196.87	260	6	22	120	11	33	-14	8	39	60	M130x2	M130x2	4~M20	31	28	63	165	43	49.75	19.75	77.5	72.2	62	25.5/22	3~M10
4H-18	A11	450	132	148	300	235	196.87	260	6	22	120	11	33	-14	8	39	60	M130x2	M130x2	4~M20	31	29	63	165	43	82.75	21.25	77.5	72.2	62	25.5/22	3~M10

*4H-A 的尺寸和规格以橘色资料显示。

下载

型号	2D pdf	2D dwg	3D step
4H-12
4H-12A8
4H-15
4H-15A8
4H-15A11
4H-18
4H-18A11
