规格
| 型号 | 爪行程(直径) (mm) | 最大夹持直径 (mm) | 最大夹持力 kN (kgf) 气压 | 最大夹持力 kN (kgf) 油压 | 最大使用压力MPa(kgf/cm²) 气压 | 最大使用压力 MPa(kgf/cm²) 油压 | 夹爪最大高度 (mm) | 重量 (kg) |
| VRA-808 |
8.8 | 100 | 2.2 (224) | 8.1 (830) | 0.9(9) | 2.1(21) | 60 | 3.8 |
| VRA-1012 | 12 | 120 | 4.4 (450) | 13.4 (1370) | 0.9(9) | 2.1(21) | 60 | 7 |
| VRA-1214 | 14 | 160 | 15.0 (1530) | 31.1 (3171) | 0.9(9) | 2.1(21) | 60 | 12 |

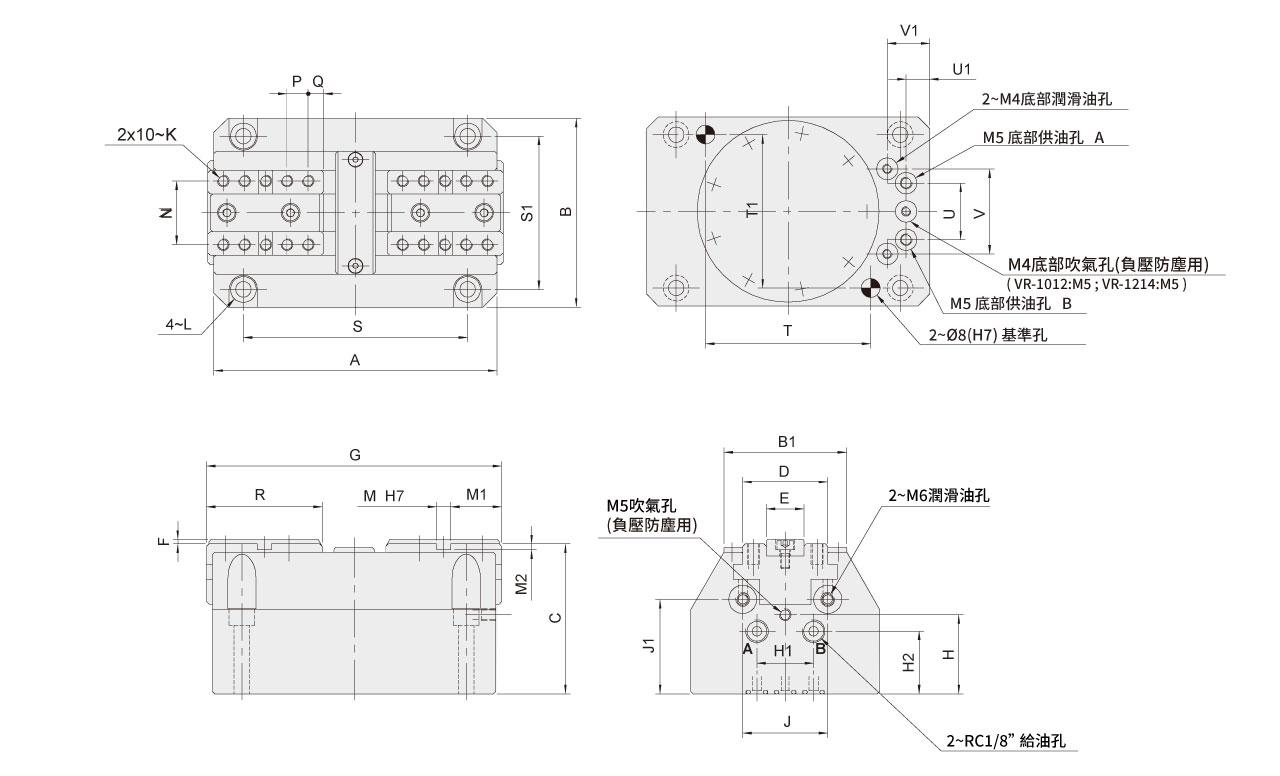

尺寸
* 保留规格修改的权利
| 型号 |
A | B | B1 | C | D | E(h6) | F | G max. | G min. | H | J | J1 | K | K1 | L | M(H7) | M1 | N max. | N min. | P | Q | R | S | S1 | T | T1 | U | U1 | V | W |
| VRA-808 | 120 | 80 | 52 | 64.5 | 36 | 16 | 2 | 26 | 17.2 | 33.5 | 24 | 26.5 | 38 | 41 | M6 | 6 | 2.5 | 34 | 29.6 | 10~M5x0.8 | 6 | 9x4 | 27 | 49 | 95 | 65 | 70 | 65 | 41 | 50 |
| VRA-1012 | 150 | 100 | 64 | 76 | 45 | 20 | 2 | 32 | 20 | 39 | 30 | 32 | 45 | 49 | M8 | 8 | 2.5 | 44 | 38 | 10~M6x1 | 8 | 12x4 | 32 | 63 | 120 | 80 | 90 | 80 | 54 | 63 |
| VRA-1214 | 188 | 125 | 82 | 82 | 60 | 24 | 2.5 | 36 | 22 | 41.5 | 36 | 34.5 | 58 | 51 | M8 | 8 | 3 | 60 | 53 | 12~M8x1.25 | 10 | 12x5 | 43 | 80 | 158 | 100 | 128 | 100 | 69 | 78 |
产品应用
動力定心虎鉗 應用
