SD

一体式

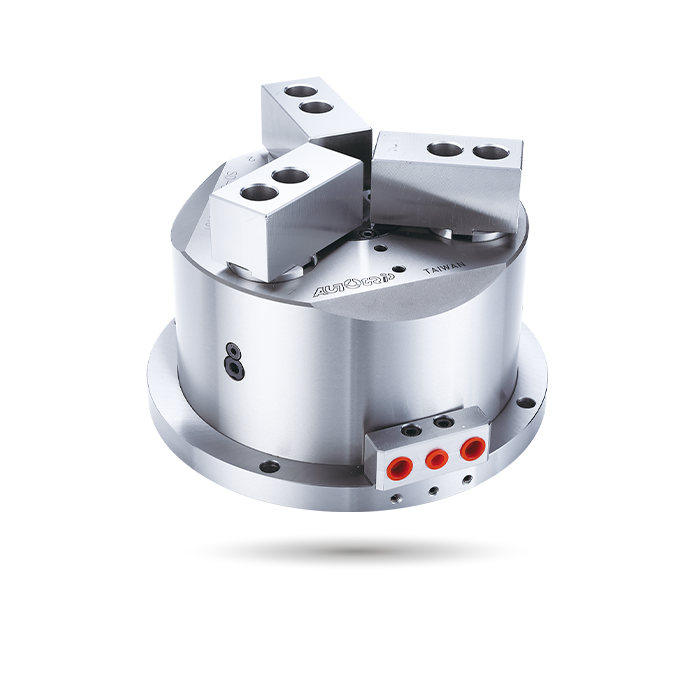

立置式后拉卡盘

后拉 | 3爪

内建油压缸，当使用气压做为动力源时，可选配保压阀组件。
可同时将工件做径向夹持与轴向后拉，使工件不上浮并紧贴座金基准面。
高刚性硬化处理的本体与圆柱后拉机构，并经过轴孔精搪，确保高夹持精度与耐用度，适合重切削场合。

可与立置卡盘座板组合进行加工。

配备气密检知。

目录下载

规格

型号	爪行程(直径) (mm)	最大夹持直径 (mm)	最小夹持直径 (mm)	最大夹持力-气压 kN(kgf)	最大夹持力-油压 kN(kgf)	最大使用压力-气压 MPa (kgf/cm²)	最大使用压力-油压 MPa (kgf/cm²)	最低使用压力 kgf/cm²	空气消耗量 lit.(使用压力 6.0 kgf/cm²)	重量 (kg)
SD-304	5	110	18	5.0 (510)	10.9 (1112)	0.6 (6)	1.3 (13)	2	0.26	8.1
SD-306	7.2	165	35	11.5 (1173)	25.0 (2550)	0.6 (6)	1.3 (13)	2	0.58	20.6
SD-308	7.2	210	28	21.7 (2213)	47.0 (4793)	0.6 (6)	1.3 (13)	2	1.02	34.1
SD-310	10.8	254	40	36.0(3680)	60.0(6118)	0.6(6)	1.0(10)	2	2.05	55

尺寸

* 保留规格修改的权利

型号	A(h7)	A1	B	C	D(H7/h7)	E	F	G	H	J	J1	K	L max.	L min.	M	N	P	Q max.	Q min.	R	S	T	U	V	W
SD-304	148	110	93.5	130	35	2	15	M3	22.5	10	M5x0.8	9	30	23	19.5	52	19	37	34.5	27	25	75.5	110.5	3~M10	M8x1.25
SD-306	206	165	116	188	52	7	18	M4	35	20	M6x1	11	45	35	31	70	27	57.8	54.2	42	35	104.5	139.5	3~M14	M10x1.5
SD-308	248	210	122	230	65	10	18	M5	45	25	M8x1.2	11	56	46	41	84	31	70.8	67.2	53	40	125.5	160.5	6~M12	M10x1.5
SD-310	300	254	151	280	75	12	20	M6	55	30	M8x1.2	13	65	50	46	100	38	85	79.6	62	50	147.5	182.5	6~M14	M12x1.75

下载

型号	2D pdf	2D dwg	3D step
SD-304
SD-306
SD-308
SD-310
