IS

自动分度

自动分度卡盘

自动分度

主轴运转过程中进行分度操作，可于多个工作轴之间进行快速转换。
夹头内部零件均经硬化及精密研磨，并直接润滑。
防水及防切屑设计。
高刚性结构及高重复精度。
独特的分度系统及液压系统，夹头有压力检知机构，可靠性高。

目录下载

规格

型号	分度角度 Deg	爪行程 (mm)	最大夹持范围直径 (mm)	最大夹持范围长度 (mm)	油压压力 MPa (kgf/cm²)	最大夹持力 kN (kgf)	最高回转数 min^-1 (r.p.m.)	I kg‧m ²	重量 (kg)	油压回转接头组	主轴内孔 (mm)	夹持治具重量 (kg)
IS-254	4x90゜	20	65	160	45	19.5 (1990)	3100	0.41	41	IRJ-5E1	61 and above	0.6
IS-275	4x90゜	20	80	220	45	25.4 (2590)	2500	0.61	52	IRJ-5E1	61 and above	1.2
IS-315	4x90゜	20	100	230	45	25.0 (2550)	1200	1.13	76	IRJ-5E1	61 and above	1.8
*IS-400	4x90゜	30	170	260	45	34.5 (3510)	1000	15.0	145	IRJ-5E1	61 and above	4.0
*IS-500	4x90゜	35	220	310	45	45.7 (4660)	1000	25.4	230	IRJ-5E1	61 and above	6.0

标有星号 (*) 的型号为定制产品。

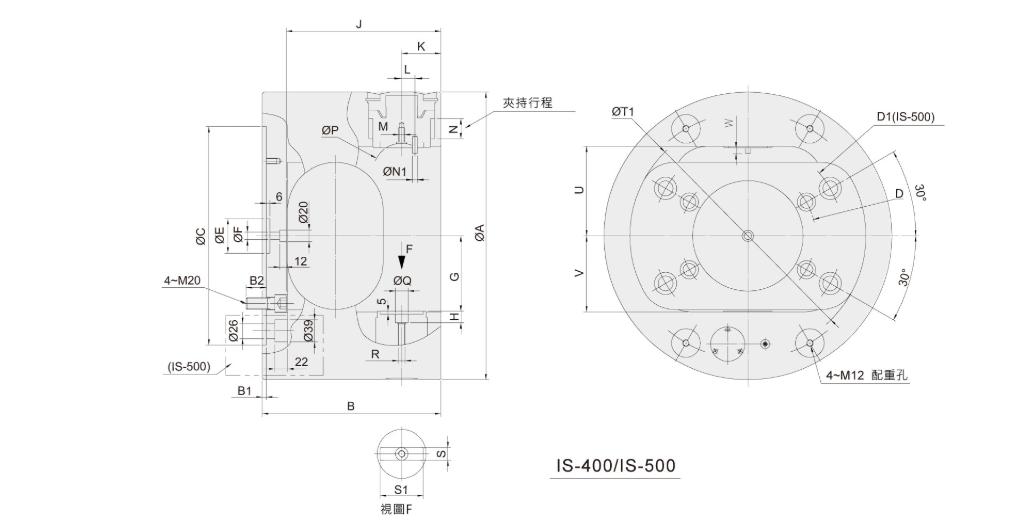

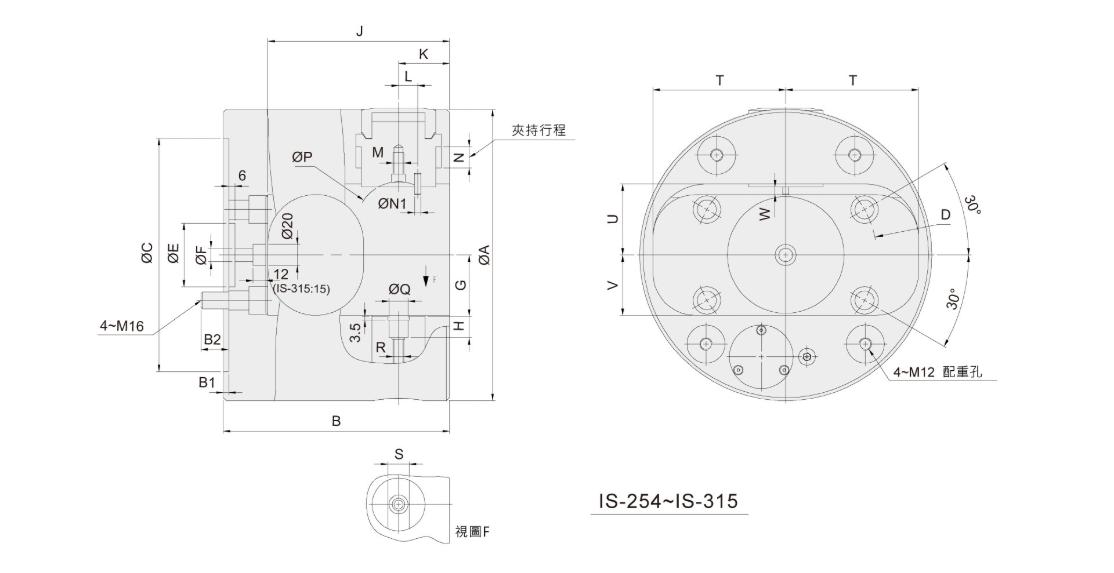

寸法

型号	A	B	B1	B2	C(H6)	D	D1	E	F	G	H	J	K	L	M	N	N1	P	Q(H7)	R	S(H7)	S1	T	T1	U	V	W
IS-254	254	190	5	23	220	171.4	-	60	13	47.5	18	155	48	13	M8	20	5	40	18	M10	20	-	106	-	57	46.5	5.5
IS-275	275	213	5	26	220	171.4	-	60	13	58	20	171	48	18	M10	20	6	80	18	M10	20	-	125	-	67	57	7
IS-315	315	232	5	22	220	171.4	-	60	13	71	18.5	187	50	18	M10	20	6	75	24	M12	25	-	136	-	85	70	7.5
*IS-400	400	260	6	30	300	235	-	60	13	99	20	220	60	23	M10	30	8	100	22	M12	22	60	-	330	112	100	10
*IS-500	500	310	7	35	380	235	330.2	60	13	131	20	268	68	23	M10	35	8	100	22	M12	22	75	-	410	156	132	10

***分度角度8x45° 或特殊的角度，请径洽本公司业务部。

下载

型号	2D pdf	2D dwg	3D step
IS-254
IS-275
IS-315

产品应用

自动分度夹头(IS-254)搭配机械手的应用

自动分度夹头应用(IS-254)

自动分度卡盘(IS-254)应用
