自動分度

自動分度夾頭

自動分度

主軸運轉過程中進行分度操作，可於多個工作軸之間進行快速轉換。
夾頭內部零件均經硬化及精密研磨，並直接潤滑。
防水及防切屑設計。
高剛性結構及高重複精度。
獨特的分度系統及液壓系統，夾頭有壓力檢知機構，可靠性高。

目錄下載

規格

型號	分度角度 Deg	爪行程 (mm)	最大夾持範圍直徑 (mm)	最大夾持範圍長度 (mm)	油壓壓力 MPa (kgf/cm²)	最大夾持力 kN (kgf)	最高迴轉數 min^-1 (r.p.m.)	I kg‧m ²	重量 (kg)	油壓迴轉接頭組	主軸內孔 (mm)	夾持治具重量 (kg)
IS-254	4x90゜	20	65	160	45	19.5 (1990)	3100	0.41	41	IRJ-5E1	61 and above	0.6
IS-275	4x90゜	20	80	220	45	25.4 (2590)	2500	0.61	52	IRJ-5E1	61 and above	1.2
IS-315	4x90゜	20	100	230	45	25.0 (2550)	1200	1.13	76	IRJ-5E1	61 and above	1.8
*IS-400	4x90゜	30	170	260	45	34.5 (3510)	1000	15.0	145	IRJ-5E1	61 and above	4.0
*IS-500	4x90゜	35	220	310	45	45.7 (4660)	1000	25.4	230	IRJ-5E1	61 and above	6.0

標有星號 (*) 的型號為客製化產品。

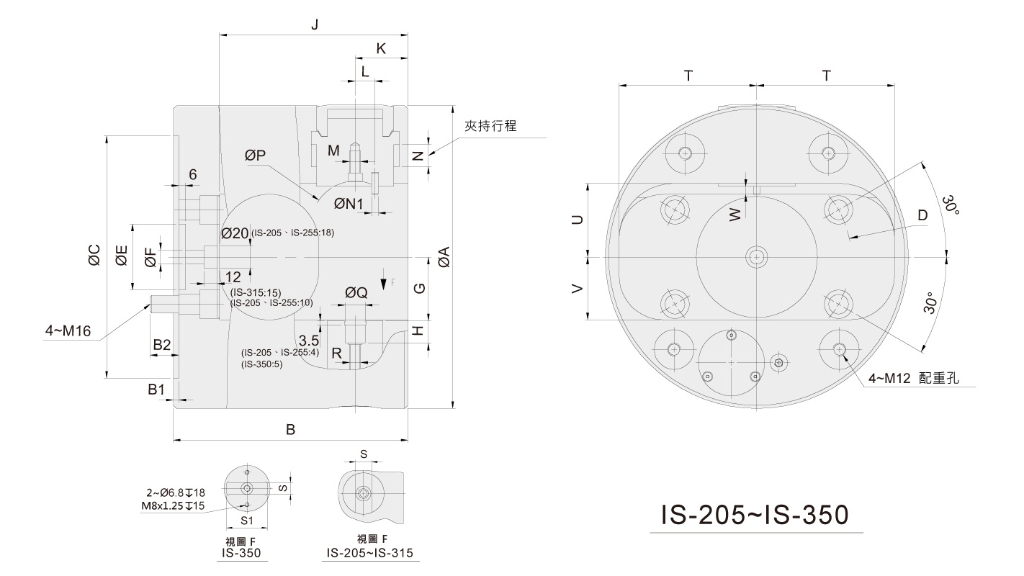

寸法

型號	A	B	B1	B2	C(H6)	D	D1	E	F	G	H	J	K	L	M	N	N1	P	Q(H7)	R	S(H7)	S1	T	T1	U	V	W
IS-254	254	190	5	23	220	171.4	-	60	13	47.5	18	155	48	13	M8	20	5	40	18	M10	20	-	106	-	57	46.5	5.5
IS-275	275	213	5	26	220	171.4	-	60	13	58	20	171	48	18	M10	20	6	80	18	M10	20	-	125	-	67	57	7
IS-315	315	232	5	22	220	171.4	-	60	13	71	18.5	187	50	18	M10	20	6	75	24	M12	25	-	136	-	85	70	7.5
*IS-400	400	260	6	30	300	235	-	60	13	99	20	220	60	23	M10	30	8	100	22	M12	22	60	-	330	112	100	10
*IS-500	500	310	7	35	380	235	330.2	60	13	131	20	268	68	23	M10	35	8	100	22	M12	22	75	-	410	156	132	10

**分度角度8x45° 或特殊的角度，請逕洽本公司業務部。

下載

型號	2D pdf	2D dwg	3D step
IS-254
IS-275
IS-315

產品應用

自動分度夾頭(IS-254)搭配機械手的應用

自動分度夾頭應用(IS-254)

自動分度卡盤(IS-254)應用
