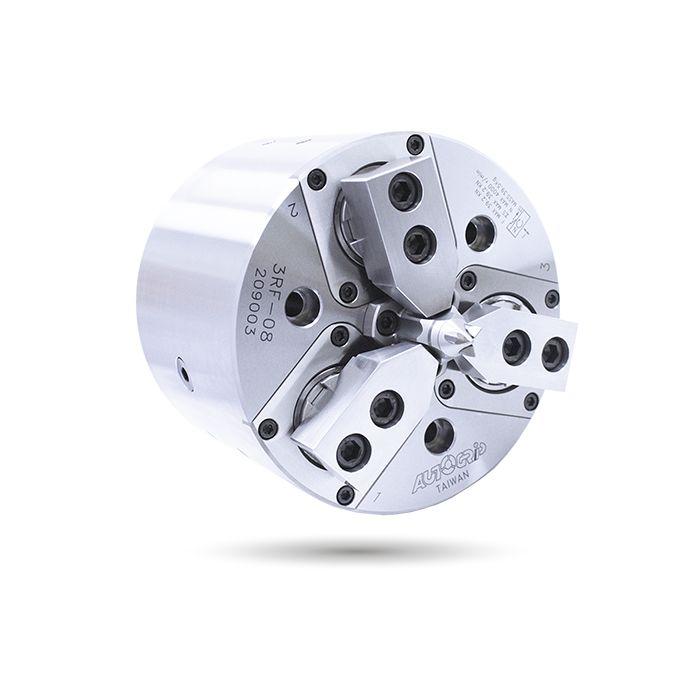

3RF

补偿型
https://www.autogrip-machinery.com/web/image/product.template/79/image_1920?unique=4849497

轴车削用卡盘

中实型 | 3爪
      • 工件偏心补偿量1mm，中心顶针定位，三爪摆动夹持工件。
      • 可以在不反转工件的情况下进行二次加工，因此大幅减少准备时间。
      • 通过补偿主爪夹紧进行粗、精加工。
      • 内部密封，维护成本低。
      • 搭配双杆型回转缸(3RF-D)。
      • 驱动销推力大小可由回转缸压力控制(3RF-D)。
 目录下载

This combination does not exist.


规格尺寸 下载产品应用其他相关推荐产品


规格

型号楔心行程
(mm)		爪行程
(直径) (mm)		最大夹持 直径
(mm)		最小夹持 直径
(mm)		容许最大入力
kN (kgf)		最大夹持力
kN (kgf)		最高回转数
min-1(r.p.m.)		I
kg‧m2		重量
(kg)		适用回转缸补偿量
(mm)
3RF-08 43.5 9.4 70 18 39.2(4000) 39.2(4000) 4000 0.15 39.4 RS-1250 1
3RF-08D 43.5 9.4 70 18 39.2(4000) 39.2(4000) 4000 0.15 38.6 RDL-160S 1
3RF-105011852558.8(6000)63.7(6500)35000.5668.3RS-15501
3RF-10D5011852558.8(6000)63.7(6500)35000.5667.5RDL-160S
1
3RF-125211.21102578.4(8000)99(10000)25000.56109RDL-2060
1
3RF-12D5211.21102578.4(8000)99(10000)25000.56107.7RDL-160S1



尺寸

型号ABC
(H6)		DEF G
max.		G
min.		HJK K1
(H7)		K2K3LL1 M
max.		M
min.		M1NPQRR1
 max.		R1
min.		ST
(H7)		UVV1WX
3RF-08210155170133.456812379.53758M20x2.5---3~M1218623158782.3562---4012261637M12
3RF-08D210155170133.45689854.55058M36x1.540.56243~M1218623158782.356225.5704012261637M12
3RF-10260178220171.4568143933763M20x2.5---6~M16246835.5611022.7580---4515321837M14
3RF-10D260178220171.4568116.568.56063M36x1.540.56246~M16266835.5611022.758028704515321837M14
3RF-12315190220171.4576135834670M24x3---6~M16247643631252.8100---5017362037M16
3RF-12D315190220171.45761671157570M40x1.544.56286~M16247643631252.810028705017362037M16


下载

型号 2D pdf 2D dwg3D step
3RF-08


3RF-08D


3RF-10


3RF-10D


3RF-12


3RF-12D



产品应用

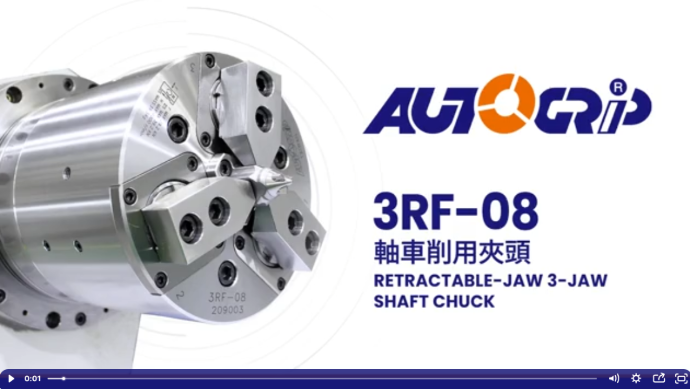

3RF 轴车削用夹头作动


车床

车削中心的高精度卡盘，确保小批量和大规模生产中的最佳性能和可靠性。
