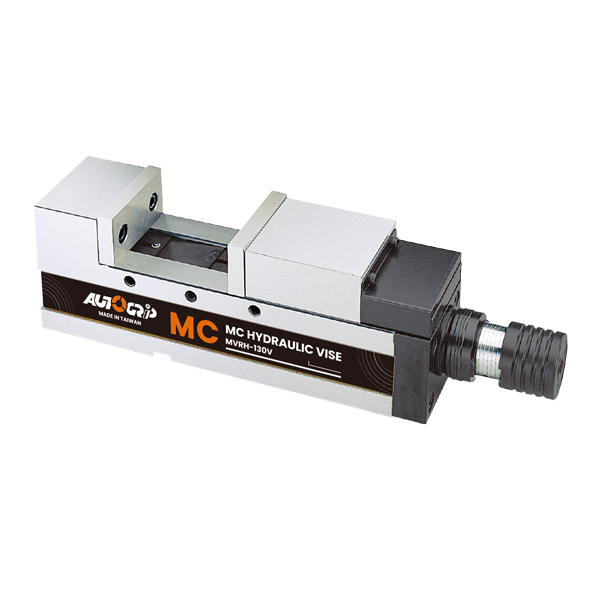

MC Hydraulic Vise

MC 油圧バイス

バイスベッドと可動顎の一体鋳造により、優れた剛性と安定性を提供し、精密加工に最適です。
下圧球形セグメント機構は、鉗口の持ち上がりと工件の傾斜を排除するために下向きのクランプ力を適用し、位置決め精度と鉗口の寿命を向上させます。
本体は、高強度のダクタイル鋳鉄FCD60（GGG60に相当）で作られており、重切削に対する耐久性と強度を提供します。
スライド面はHRC 45°までフレーム硬化され、優れた耐摩耗性を持ち、長時間の使用で精度を維持します。

カタログダウンロード

寸法

* 技術的な変更がある場合があります。

モデル	A	B	C	D	E	F	G	I	J	J1	J2	J3	クランプ力 (kgf)	重量 (kgs)
MVRH-100	101	380	480	85	48	80	125	16	135	200	240	330	4000	27
MVRH-130	131	445	545	95	55	85	150	18	190	250	300	390	5000	40
MVRH-160	161	535	635	105	58	100	165	18	250	330	370	480	5500	58
MVRH-160L	161	585	685	105	58	100	1465	18	300	380	420	530	5500	62
MVRH-200	201	610	710	110	63	108	190	18	300	370	430	550	6900	81

J、J1、J2、およびJ3は最大ジョー開口を示します。a0

ダウンロード

モデル	2D pdf	2D dwg	3D step
MVRH-100
MVRH-130
MVRH-160
MVRH-160L
MVRH-200
