MVRH

Thru-Hole

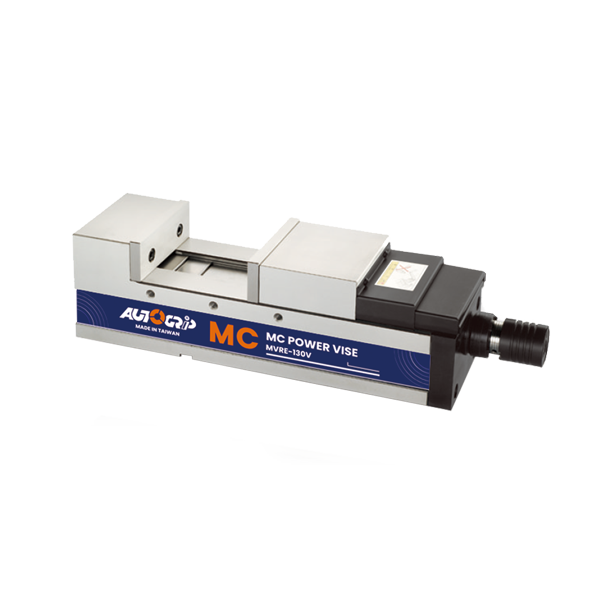

MCパワーバイス

CNCミリング機械とマシニングセンタ用に設計されたMCパワーバイスは、高強度、精密さ、クランプ力を組み合わせて、加工効率と品質を最大化します。

バイスベッドと可動ジョーの一体鋳造により優れた剛性を確保し、クランプの安定性と耐久性を向上させます。
下押し球状セグメント機構はクランプ中に下方向の力を生成し、ジョーの持ち上がりとワークピースの傾きを防止し、加工精度とジョーの寿命を向上させます。
高引張強度のダクタイル鋳鉄（FCD60 / GGG60相当）で構成されており、引張強度は60 kgf/mm²（約80,000 psi）で、厳しい加工条件に適しています。
フレーム焼入れスライドウェイ（HRC 45°）は優れた耐摩耗性を提供し、長時間の使用でも一貫したクランプ性能を維持します。

カタログダウンロード

寸法

* 技術的な変更が加えられる場合があります。

モデル	A	B	C	D	E	F	G	I	J	J1	J2	J3	クランプ力 (kgf)	重量 (kgs)
MVRE-100	101	400	490	85	48	80	125	16	155	200	240	33	3000	27
MVRE-130	131	645	555	95	55	85	150	18	230	250	300	390	3500	40
MVRE-160	161	555	645	105	58	100	165	18	300	330	370	480	4000	60
MVRE-160L	161	615	705	105	58	100	165	18	350	380	420	530	4000	62
MVRE-200	210	630	720	110	63	108	190	18	340	370	430	550	4500	81

J、J1、J2、および J3 は最大ジョー開口を示します。a0

ダウンロード

モデル	2D pdf	2D dwg	3D step
MVRE-100
MVRE-130
MVRE-160
MVRE-160L
MVRE-200

用途

MVRE-130

マシニングセンタ

耐久性と精度に優れたチャックで、特にマシニングセンタ用に設計されており、性能を向上させ、品質と生産性を一貫して確保します。
a0生産。

関連チャック0a0192;

ターニングセンタ

高精度チャックは、ターニングセンタ用に特別に設計されており、小ロットおよび大規模生産の両方で最適なパフォーマンスと信頼性を保証します。

Associated Chucks 2192

専用機

専用機用のカスタマイズされたチャックで、最大の効率と精度を達成するように設計されており、包括的なODMサービスを提供します。

Associated Chucks 2192

関連アクセサリー
