1L/1L-A

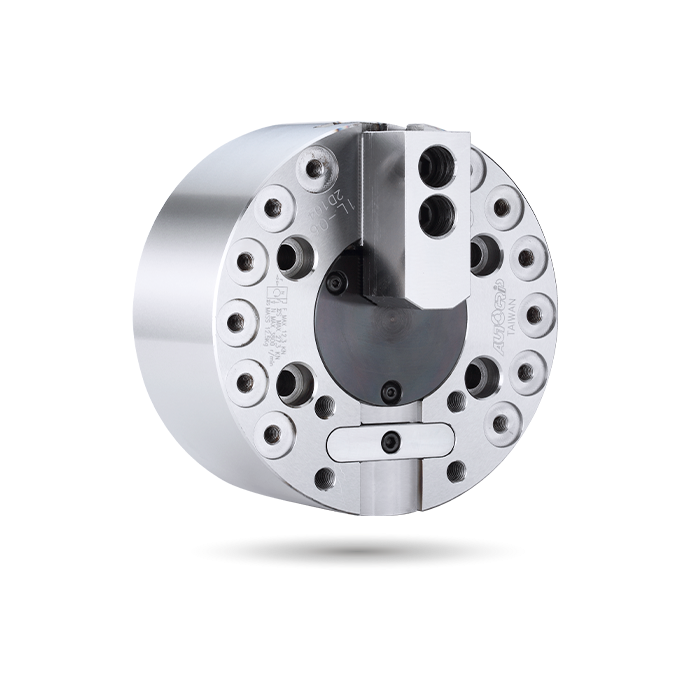

Single-jaw | Extra Long jaw stroke

超長爪行程動力チャック

Non-Thru-Hole | Single-JAW

大きなスルーホールを持つクランクタイプのシングルジョーで、超長爪行程を特徴としています。
治具や不規則な形状のワークピースの固定に適しています。
高剛性と高い繰り返し精度。

カタログダウンロード

仕様

モデル	-	プランジャーストローク (mm)	ジョーストローク (直径) (mm)	チャッキング直径最大 (mm)	チャッキング直径最小 (mm)	最大 D.B. プル kN (kgf)	最大クランプ力 kN (kgf)	最大速度分^-1 (r.p.m.)	I kgm ²	重量 (kg)	重量 (kg)	対応シリンダー	最大圧力 MPa (kgf/cm²)
1L-06	A5	20	16	168	5	12.3 (1250)	27.3 (2780)	3800	0.05	12.5	14.3	RK-100	1.7(17.5)
1L-08	A5	25	20	215	7	15.7 (1600)	37.2 (3800)	3000	0.15	24.2	27.1	RK-125	1.4(14.3)
1L-08	A6	25	20	215	7	15.7 (1600)	37.2 (3800)	3000	0.15	24.2	25.3	RK-125	1.4(14.3)
1L-10	A6	30	24	254	17	21.6 (2200)	48.5 (4950)	2400	0.28	38.8	46	RK-150	1.9(19.5)
1L-10	A8	30	24	254	17	21.6 (2200)	48.5 (4950)	2400	0.28	38.8	44.3	RK-150	1.9(19.5)

*1L-Aの寸法と仕様はオレンジ色のデータに示されています。

寸法

* 技術的な変更がある場合があります。

モデル	-	A	A1	B	B	C	D	D1	D2	E	F	G max.	G max.	H	J	J1	K 最大。	L	L1	L1	M	N	P	Q max.	Q min.	R max.	R min.	S	T	U	V(H6)	V1(h9)	V2	W	W1	X	Y	Z
1L-06	A5	168	9.5	80	90	140	104.8	82.56	116	15	21	37	17	25	46	54	M30x1.5	M10	16	16	37	73	20	19.75	7.75	46	30	31	12	M6	30	15	4.5	64	M10	44.5	36	30
1L-08	A5	215	8	93	111	170	133.4	82.56	104.8	23	21	46	21	32	52	70	M33x1.5	M12	21	19	38	95	25	25.25	10.25	54	34	35	14	M10	35	18	4.5	70	M12	61	52	36
1L-08	A6	215	8	93	105	170	133.4	106.38	150	17	21	46	21	32	52	70	M33x1.5	M12	21	20	38	95	25	25.25	10.25	54	34	35	14	M6	35	18	4.5	70	M12	61	52	36
1L-10	A6	254	13.5	108	128	220	171.4	106.38	133.4	25	30	47	17	30	62	90	M45x1.5	M16	25	20	43	110	30	33.75	11.25	67	43	40	16	M8	40	20	5	90	M14	71	58.5	45
1L-10	A8	254	13.5	108	121	220	171.4	139.72	190	18	30	47	17	30	62	90	M45x1.5	M16	25	27	43	110	30	33.75	11.25	67	43	40	16	M8	40	20	5	90	M14	71	58.5	45

*1L-Aの寸法と仕様はオレンジ色のデータに示されています。

ダウンロード

モデル	2D pdf	2D dwg	3D step
1L-06
1L-06A5
1L-08
1L-08A5
1L-08A6
1L-10
1L-10A6
1L-10A8

用途

1L

1L

ターニングセンタ

ターニングセンタ用の高精度チャックで、小ロットおよび大規模生産の両方で最適な性能と信頼性を保証します。

関連用途

マシニングセンタ

耐久性と精密性を備えたマシニングセンタ用チャックで、パフォーマンスを向上させ、安定した品質と生産性を保証します。

その他の用途

専用機

最大の効率と精度を実現する専用機用のカスタマイズされたチャック、包括的なODMサービスを提供します。

その他の用途
