1L/1L-A

單爪 | 超長爪行程

超長爪行程動力夾頭

中實型 | 單爪

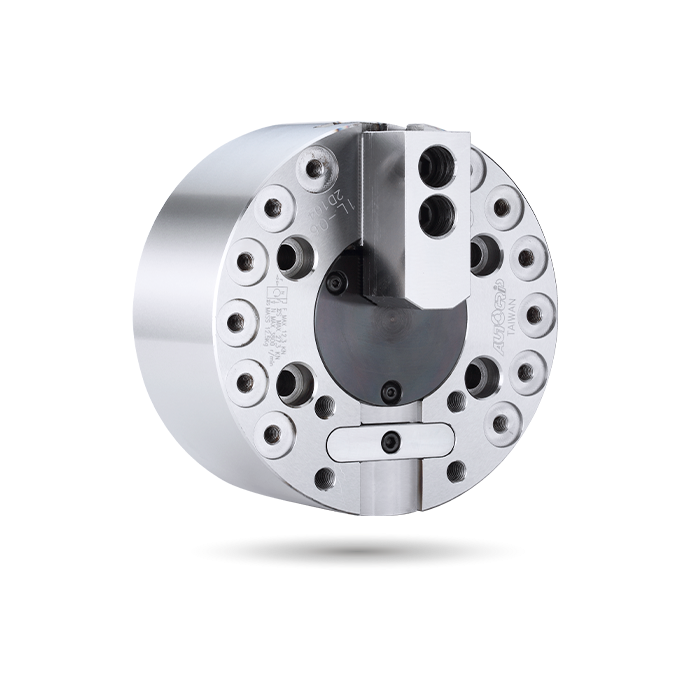

曲柄型單爪中實夾頭，超長爪行程。
適用於治具的夾持。
高剛性結構及高夾持精度。

目錄下載

規格

型號	-	楔心行程 (mm)	爪行程(直徑) (mm)	最大夾持直徑 (mm)	最小夾持直徑 (mm)	容許最大入力 kN (kgf)	最大夾持力 kN (kgf)	最高迴轉數 min^-1 (r.p.m.)	I kg‧m ²	重量 (kg)	重量 (kg)	適用迴轉缸	最大使用壓力 MPa (kgf/cm²)
1L-06	A5	20	16	168	5	12.3 (1250)	27.3 (2780)	3800	0.05	12.5	14.3	RK-100	1.7(17.5)
1L-08	A5	25	20	215	7	15.7 (1600)	37.2 (3800)	3000	0.15	24.2	27.1	RK-125	1.4(14.3)
1L-08	A6	25	20	215	7	15.7 (1600)	37.2 (3800)	3000	0.15	24.2	25.3	RK-125	1.4(14.3)
1L-10	A6	30	24	254	17	21.6 (2200)	48.5 (4950)	2400	0.28	38.8	46	RK-150	1.9(19.5)
1L-10	A8	30	24	254	17	21.6 (2200)	48.5 (4950)	2400	0.28	38.8	44.3	RK-150	1.9(19.5)

*1L-A 的尺寸和規格以橘色資料顯示。

尺寸

* 保留規格修改的權利

型號	-	A	A1	B	B	C	D	D1	D2	E	F	G max.	G max.	H	J	J1	K max.	L	L1	L1	M	N	P	Q max.	Q min.	R max.	R min.	S	T	U	V(H6)	V1(h9)	V2	W	W1	X	Y	Z
1L-06	A5	168	9.5	80	90	140	104.8	82.56	116	15	21	37	17	25	46	54	M30x1.5	M10	16	16	37	73	20	19.75	7.75	46	30	31	12	M6	30	15	4.5	64	M10	44.5	36	30
1L-08	A5	215	8	93	111	170	133.4	82.56	104.8	23	21	46	21	32	52	70	M33x1.5	M12	21	19	38	95	25	25.25	10.25	54	34	35	14	M10	35	18	4.5	70	M12	61	52	36
1L-08	A6	215	8	93	105	170	133.4	106.38	150	17	21	46	21	32	52	70	M33x1.5	M12	21	20	38	95	25	25.25	10.25	54	34	35	14	M6	35	18	4.5	70	M12	61	52	36
1L-10	A6	254	13.5	108	128	220	171.4	106.38	133.4	25	30	47	17	30	62	90	M45x1.5	M16	25	20	43	110	30	33.75	11.25	67	43	40	16	M8	40	20	5	90	M14	71	58.5	45
1L-10	A8	254	13.5	108	121	220	171.4	139.72	190	18	30	47	17	30	62	90	M45x1.5	M16	25	27	43	110	30	33.75	11.25	67	43	40	16	M8	40	20	5	90	M14	71	58.5	45

*1L-A 的尺寸和規格以橘色資料顯示。

下載

型號	2D pdf	2D dwg	3D step
1L-06
1L-06A5
1L-08
1L-08A5
1L-08A6
1L-10
1L-10A6
1L-10A8
