Spezifikationen
| Modell | Backenhub (mm) | Max. Spann-Durchmesser (mm) | Max. Spannkraft kN (kgf) Pneumatisch | Max. clamping force MPa(kgf/cm2) Hydraulic | Max. Backenhöhe (mm) | Gewicht (kg) |
| VRH-808 |
8.8 | 100 | 7.8 (795) | 5.0 (50) | 60 | 3.9 |
| VRH-1012 | 12 | 120 | 15.6 (1590) | 5.0 (50) | 60 | 7.2 |
| VRH-1214 | 14 | 160 | 31.1 (3171) | 6.0 (60) | 60 | 12.1 |

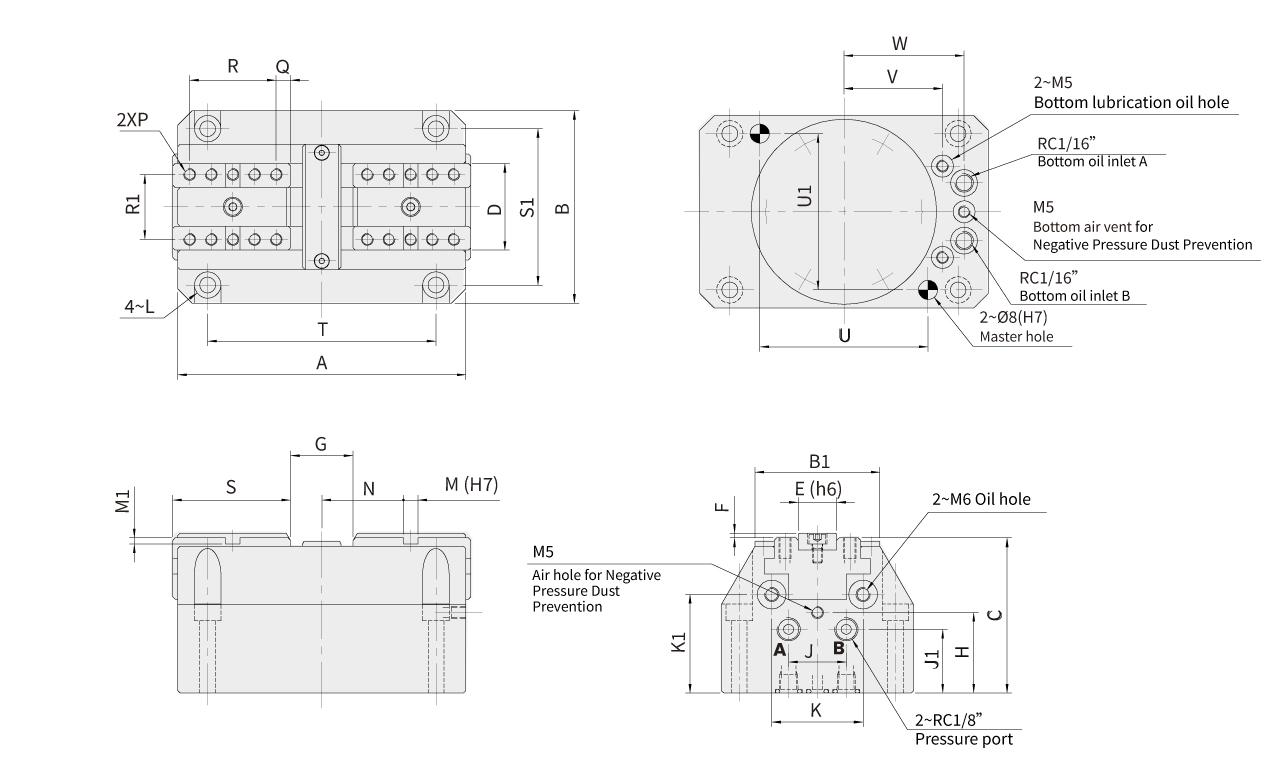

Abmessungen
* Änderungen der technischen Daten vorbehalten.
| Modell |
A | B | B1 | C | D | E(h6) | F | G max. | G min. | H | J | J1 | K | K1 | L | M(H7) | M1 | N max. | N min. | P | Q | R | R1 | S | T | T1 | U | U1 | V | W |
| VRH-808 | 120 | 80 | 52 | 64.5 | 36 | 16 | 2 | 26 | 17.2 | 33.5 | 24 | 26.5 | 38 | 41 | M6 | 6 | 2.5 | 34 | 29.6 | 10~M5x0.8 | 6 | 9x4 | 27 | 49 | 95 | 65 | 70 | 65 | 41 | 50 |
| VRH-1012 | 150 | 100 | 64 | 76 | 45 | 20 | 2 | 32 | 20 | 39 | 30 | 32 | 45 | 49 | M8 | 8 | 2.5 | 44 | 38 | 10~M6x1 | 8 | 12x4 | 32 | 63 | 120 | 80 | 90 | 80 | 54 | 63 |
| VRH-1214 | 188 | 125 | 82 | 82.5 | 60 | 24 | 2.5 | 36 | 22 | 41.5 | 36 | 34.5 | 58 | 51 | M8 | 8 | 3 | 60 | 53 | 12~M8x1.25 | 10 | 12x5 | 43 | 80 | 158 | 100 | 128 | 100 | 69 | 78 |
Anwendungen
The Power Centering Vise Application!
Langlebige und präzise Spannfutter für Bearbeitungszentren, die Leistung steigern und konsistente Qualität und Produktivität gewährleisten.
Hochpräzisionsfutter für Drehzentren, die optimale Leistung und Zuverlässigkeit sowohl in der Kleinserien- als auch in der Großserienproduktion gewährleisten.
Kundenspezifische Spannfutter für Spezialmaschinen, maßgeschneidert für maximale Effizienz und Präzision, mit umfassenden ODM-Dienstleistungen.
