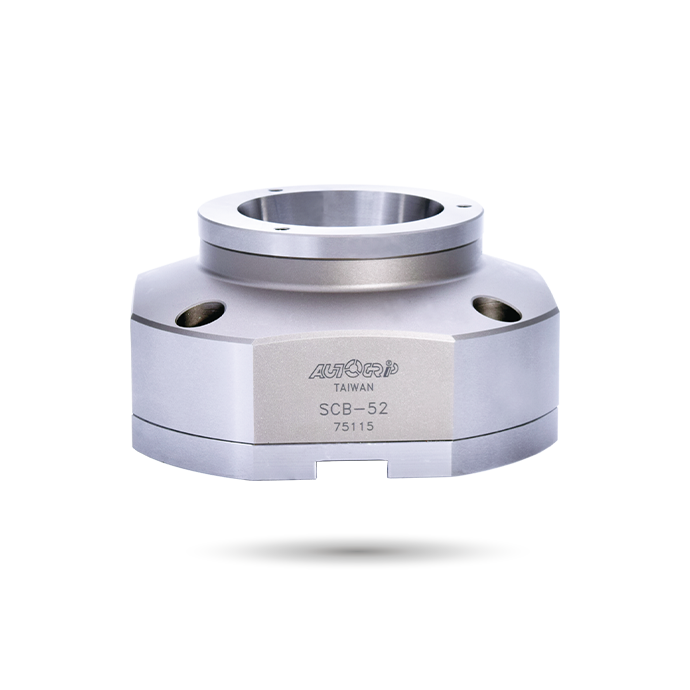

CB/CB-A

Thru-Hole
https://www.autogrip-machinery.com/web/image/product.template/87/image_1920?unique=f2f354b

Stationäres Spannzangenfutter

Zug- / Rückziehspannzangenfutter | Gummispannzangenfutter
  • Eingebauter Zylinder, ideal für Bohrmaschinen, Fräsmaschinen und Bearbeitungszentren.
  • Arbeiten Sie mit Autogrips Gummispannzange (RG-Serie), schneller Wechsel und Zeitersparnis.
  • Zwei Modi für die Medienversorgung: Seitenversorgungsmodus oder Grundplattenversorgungsmodus.
 Katalog herunterladen

Diese Kombination existiert nicht.


SpezifikationenAbmessungen HerunterladenVerwandtes Zubehör


Spezifikationen

Modell Backenhub (Durchm.)
(mm)		 Max. Spannkapazität
(mm)
rund		 Max. Spannkapazität
(mm)
Sechskant		 Max. Spannkapazität
(mm)
Quadrat		 Maximale Spannkraft
Pneumatisch kN(kgf)		 Max. Spannkraft
Hydraulisch kN(kgf)		 Max. Druck
Pneumatisch
MPa (kgf/cm2)		 Max. Druck
Hydraulisch
MPa (kgf/cm2)		 Gewicht
(kg)		 Passende Stahlspannzange
SCB-52 10.5 4~52 7~45 7~36  8.2(837) 101(10300)  0.6(6)  4.0(40)  8.6 RG-52
SCB-65
 10.5 4~65 8~56 8~46  10(1020)105(10700) 0.6(6)  4.2(42)  10.2 RG-65


Abmessungen

ModellA(g6)A1BCDD1EFGHJKLL1MNPQRS
SCB-52
17511084.5251529575324.5171051.54~M10124.2P73~M6x121604269.5
SCB-65
192130943016911496626.5201061.54~M1012.54.2P73~M6x121755077



Herunterladen

Modell 2D pdf 2D dwg 3D Schritt
SCB-52
SCB-65
