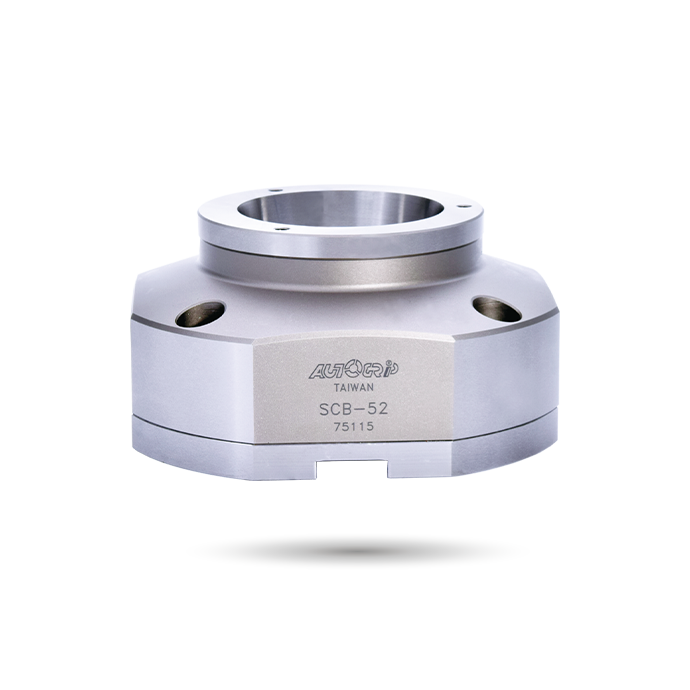

SCB

立置後拉式

立置式後拉筒夾夾頭

立置式後拉 | 橡膠筒夾

適合鑽床、銑床或切削中心機使用。
高精度及高剛性結構。
不需要另外搭配立式油壓缸。
安裝容易，接上配管即可進行加工。
搭配 RG 系統橡膠筒夾，換模簡便快速。
提供側邊配管與底部油路板兩種供油模式。

目錄下載

規格

型號	爪行程 (直徑) (mm)	最大夾持能力圓棒 (mm)	最大夾持能力六角材 (mm)	最大夾持能力方材 (mm)	最大夾持力氣壓 kN(kgf)	最大夾持力油壓 kN(kgf)	最大使用壓力氣壓 MPa(kgf/cm²)	最大使用壓力油壓 MPa(kgf/cm²)	重量 (kg)	使用筒夾
SCB-52	±0.5	4~52	7~36	7~45	8.2(837)	101(10300)	0.6(6)	4.0(40)	8.6	RG-52
SCB-65	±0.5	4~65	8~46	8~56	10(1020)	105(10700)	0.6(6)	4.2(42)	10.2	RG-65

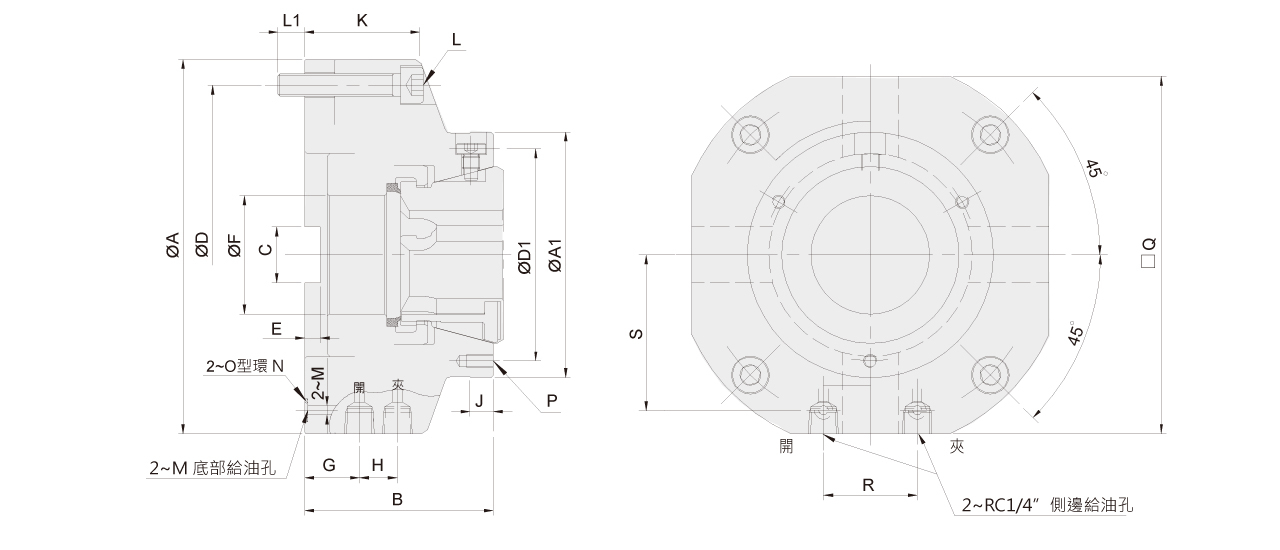

尺寸

型號	A(g6)	A1	B	C	D	D1	E	F	G	H	J	K	L	L1	M	N	P	Q	R	S
SCB-52	175	110	84.5	25	152	95	7	53	24.5	17	10	51.5	4~M10	12	4.2	P7	3~M6x12	160	42	69.5
SCB-65	192	130	94	30	169	114	9	66	26.5	20	10	61.5	4~M10	12.5	4.2	P7	3~M6x12	175	50	77

下載

型號	2D pdf	2D dwg	3D step
SCB-52
SCB-65
