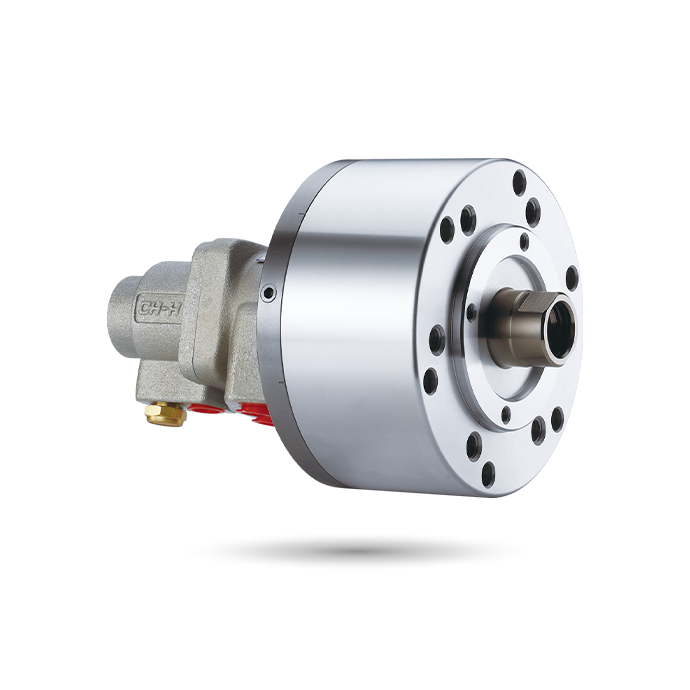

RL-AN

Air Connection Rotary Cylinder

Dreh-Hydraulikzylinder mit Luftanschluss

Kurze Bauform | Luft

Um zu ermöglichen, dass Druckluft vom hinteren Ende des Verteilers durch das Drehgelenk zugeführt wird.
Kann bei der Montage von der Rückseite des Zylinders verschraubt werden.

Bei der Verwendung sollte ein wenig Ölnebel enthalten sein.

Der Drehzylinder sollte nicht ohne Luft im Luftanschluss betrieben werden.

Katalog herunterladen

Spezifikationen

Modell	Eff. Kolbenfläche cm² Ausfahren	Eff. Kolbenfläche cm² Rückzug	Kolbenhub (mm)	Max. Geschwindigkeit min^-1 (U/min)	Max. Druck MPa (kgf/cm²)	Luftanschluss max. Druck MPa (kgf/cm²)	I kg·m²	Gewicht (kg)
RL-A75N	42.6	37.1	15	6000	4.0(40)	0.8(8)	0.01	3.0
RL-A100N	77.0	71.5	20	6000	4.0(40)	0.8(8)	0.04	4.5
RL-A125N	121.2	113.1	25	6000	4.0(40)	0.8(8)	0.06	7.0
RL-A150N	175.2	160.8	30	5500	4.0(40)	0.8(8)	0.10	9.6
RL-A200N	312.5	290.4	35	5500	4.0(40)	0.8(8)	0.29	15.5

Abmessungen

* Technische Änderungen vorbehalten.

Modell	A	B	C	D1	D2	E (h7)	F	G max.	G min.	H	J	K	L	L1	L2	M (H8)	N
RL-A75N	75	15	107	90	90	65	30	45	30	57	166	M20x2.5	6~M8x 16	M8x60	12	21	35
RL-A100N	100	20	132	115	100	80	30	45	25	72	181	M20x2.5	6~M10x20	M8x75	12	21	35
RL-A125N	125	25	160	140	130	110	35	50	25	82	191	M24x3.0	6~M12x20	M8x85	12	25	45
RL-A150N	150	30	190	170	130	110	45	55	25	95	204	M30x3.5	12~M12x24	M10x100	15.5	32	45
RL-A200N	200	35	245	220	145	120	55	70	35	115	225	M36x4.0	12~M16x30	M10x125	21	38	60
