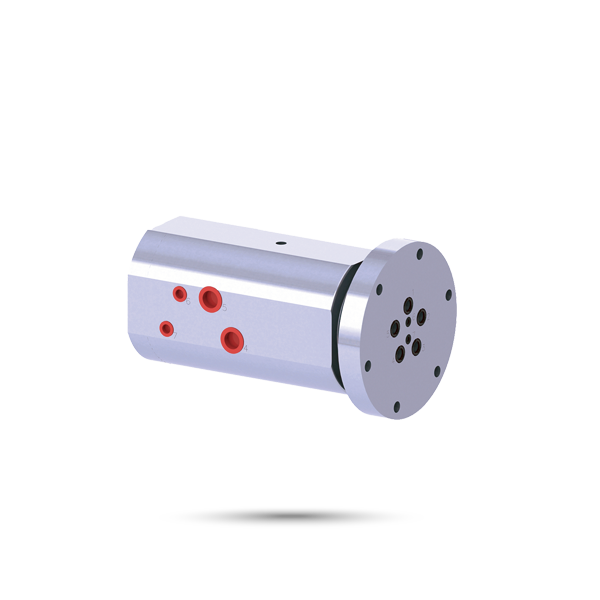

RJ-52HV

Combined Air and Hydraulic Rotary Joint

Kombiniertes Luft- und Hydraulik-Drehgelenka0

5 Hydraulik / 2 Luft

Design mit 5 Hydraulik- und 2 Pneumatikkanälen.
Unterstützt Multi-Media-Übertragung, ideal für die gleichzeitige Steuerung von Spann- und Entspannvorgängen.
Das vollständig abgedichtete Öl- und Luftdurchlassdesign gewährleistet unabhängige Kanäle für stabilen Druck, wobei der pneumatische Abschnitt auch Vakuumanwendungen unterstützt.
Hochleistungs-Dichtungsstruktur verhindert Kreuzleckagen zwischen Öl und Luft, verbessert die Systemzuverlässigkeit und Bearbeitungsgenauigkeit.
Unterstützt mittlere bis niedrige Drehzahlen, geeignet für Mehrachsen-Arbeitsstationen und kombinierte Bearbeitungszentren.
Gefertigt aus hochdruck- und verschleißfesten Materialien, um langfristige Haltbarkeit bei hohem Druckunterschied und verlängertem Betrieb zu gewährleisten.

Katalog herunterladen

Abmessungen

* Technische Änderungen vorbehalten.

Modell	Verteilung	Max. Drehzahla0 (U/min)	Max. Druck Pneumatisch (kgf/cm²)	Max. Drucka0 Hydraulisch (kgf/cm²)	Gewichta0 (kg)
RJ-52HV	5 Hydraulik + 2 Luft	1000	8	70	15.9

Herunterladen

Modell	2D pdf	2D Zeichnung	3D-Schritt
RJ-52HV
