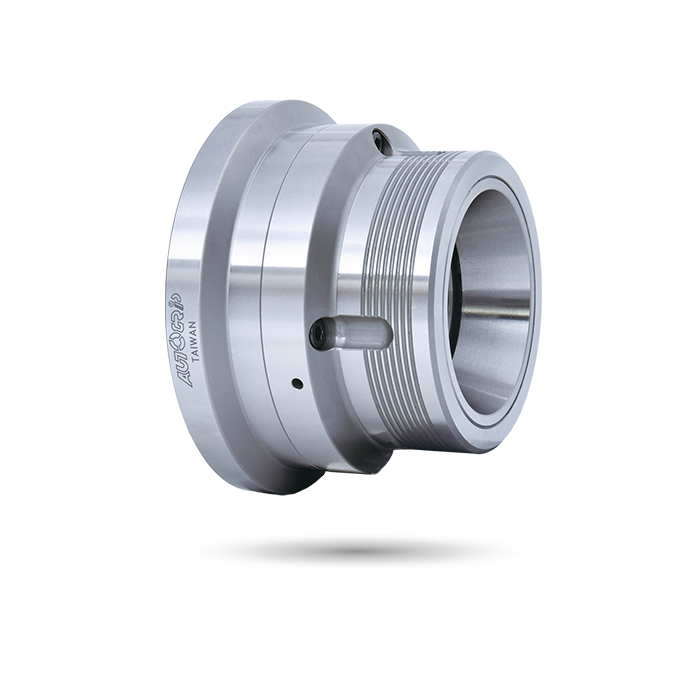

CBE/CBE-A

Thru-Hole

Spannfutter mit fester Spannlänge

Feste Spannlänge

Das Vorwärtsspannsystem in Kombination mit einem Anschlagblockmechanismus bietet radiale Spannung ohne radiale Verschiebung und ermöglicht eine präzise Positionierung der Werkstückzufuhrlänge zur Verbesserung der Längenpräzisionskontrolle.
AUTOGRIP-Gummirohrspannung eliminiert das Vorwärtsschieben und minimiert Oberflächenschäden.
Austauschbarer Werkstückanschlag und Staubabdeckung ermöglichen Durchgangsloch-Anwendungen und Spanabwehr, geeignet für Gegenspannfutter, Reduzierung von Zug und Druck.

J ist der Lochdurchmesser der Rohmutter.

K ist die maximale Gewindespezifikation und kann angepasst werden.

Katalog Download

Spezifikationen

Modell	Kolben Hub (mm)	Max. Spannkapazität (mm) Rund	Maximale Spannkapazität (mm) Sechskant	Max. Spannkapazität (mm) Quadrat	Max. D.B. Zugkraft kN (kgf)	Max. Spannkraft kN (kgf)	Max. Drehzahl min^-1 (U/min)	Gewicht (kg)	Passende Spannzange	Passender Zyl.	Max. Druck MPa (kgf/cm²)
CBD-52	4.5	4~52	7~36	7~45	39.2(4000)	92.1(9400)	7000	7.3	RG-52	TK-A853	3.0(30)
CBD-5212	4.5	4~52	7~36	7~45	39.2(4000)	92.1(9400)	7000	7.1	RG-52	TK-A853	3.0(30)
CBD-5217	4.5	4~52	7~36	7~45	39.2(4000)	92.1(9400)	7000	10.9	RG-52	TK-A853	3.0(30)
CBD-52A5	4.5	4~52	7~36	7~45	39.2(4000)	92.1(9400)	7000	7.8	RG-52	TK-A853	3.0(30)
CBD-52A6	4.5	4~52	7~36	7~45	39.2(4000)	92.1(9400)	7000	9.1	RG-52	TK-A853	3.0(30)
CBD-65	4.5	4~65	8~56	8~46	44.1(4500)	103(10500)	6000	8.6	RG-65	TS-866	2.7(27)
CBD-6514	4.5	4~65	8~56	8~46	44.1(4500)	103(10500)	6000	9.3	RG-65	TS-866	2.7(27)
CBD-65A5	4.5	4~65	8~56	8~46	44.1(4500)	103(10500)	6000	10.8	RG-65	TS-866	2.7(27)
CBD-65A6	4.5	4~65	8~56	8~46	44.1(4500)	103(10500)	6000	9.5	RG-65	TS-866	2.7(27)
CBD-65A8	4.5	4~65	8~56	8~46	44.1(4500)	103(10500)	6000	9.5	RG-65	TS-866	2.7(27)

Abmessungen

* Technische Änderungen vorbehalten.

Modell	-	A	A1	A2	B	C(H6)	D	D1	E	E1	F	G max.	G min.	H	J	K max.	L	L1	M
CBD-52	-	150	140	116	99	140	104.8	-	5	-	52	7	2.5	17	56	M60x2	4~M10x20	14.5	57
CBD-5212	-	140	140	116	99	120	100	-	5	-	52	7	2.5	17	56	M60x2	4~M10x20	14.5	57
CBD-5217	-	180	140	116	109	170	133.4	-	6	-	52	16	11.5	17	56	M60x2	4~M12x30	18	67
CBD-52	A5	140	140	116	109	-	104.8	82.56	-	-	52	22	17.5	17	56	M60x2	4~M10x30	16	67
CBD-52	A6	160	140	116	109	-	133.4	106.38	-	-	52	22	17.5	17	56	M60x2	4~M12x35	18	67
CBD-65	-	180	157	132	112	170	133.4	-	6	24	54	15.5	11	17.5	68	M75x2	4~M12x30	18	70
CBD-6514	-	157	157	132	114	140	104.8	-	6	-	54	17.5	13	17.5	68	M75x2	4~M10x30	18	72
CBD-65	A5	157	157	132	112	-	104.8	82.56	-	-	54	21.5	17	17.5	68	M75x2	4~M10x25	16	70
CBD-65	A6	157	157	132	110	-	133.4	106.38	-	-	54	19.5	15	17.5	68	M75x2	4~M12x35	18.5	68
CBD-65	A8	202	157	132	114	-	171.4	139.72	-	38	54	23.5	19	17.5	68	M75x2	4~M16x35	24	72

Herunterladen

Modell	2D pdf	2D Zeichnung	3D Schritt
CBD-52
CBD-5212
CBD-5217
CBD-52A5
CBD-52A6
CBD-65
CBD-6514
CBD-65A5
CBD-65A6
CBD-65A8

Drehzentrum

Hochpräzisionsspannfutter für Drehzentren, die sowohl in der Kleinserien- als auch in der Großserienproduktion optimale Leistung und Zuverlässigkeit gewährleisten.

Verwandte Anwendungen

Bearbeitungszentrum

Langlebige und präzise Spannfutter für Bearbeitungszentren, die Leistung verbessern und gleichbleibende Qualität und Produktivität gewährleisten.

Andere Anwendungen

Sondermaschine

Kundenspezifische Spannfutter für Sondermaschinen, maßgeschneidert für maximale Effizienz und Präzision, mit umfassenden ODM-Dienstleistungen.
