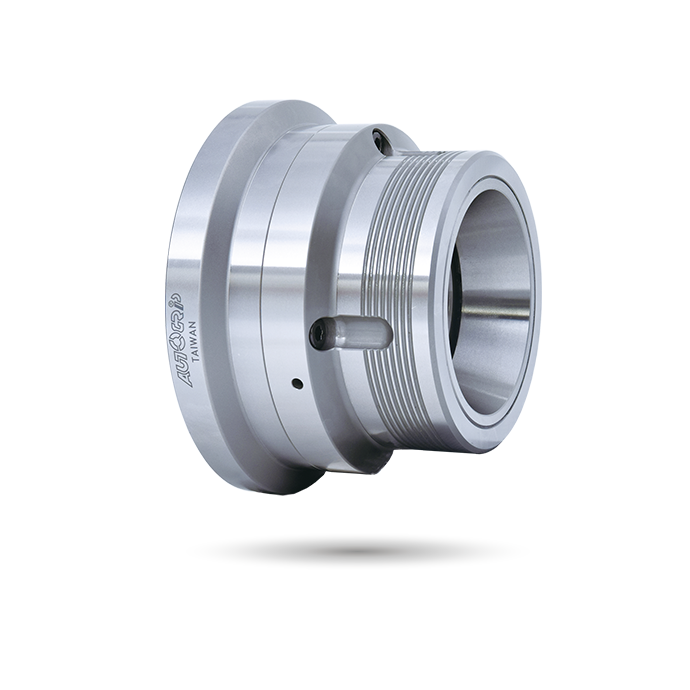

CBD/CBD-A

前押し位置決め式チャック

デッドレングスコレットチャック

デッドレングス

前方押しクランプは、ストップブロック機構と組み合わせて、ゼロラジアル変位の放射状クランプを特徴としており、ワークピースの供給長を正確に位置決めし、長さ精度の制御を向上させます。
AUTOGRIP 独自のラバーチューブクランプ方式により、ワークの前方押し出しを排除。加工表面の傷を最小限に抑えます。
交換可能なワークピースストッパーとダストカバーにより、スルーホール用途とチップ保護が可能で、サブスピンドルクランプに適し、張力と圧縮を軽減します。

Jはブランクドローナットの穴径です。

Kは最大ねじ仕様ですが、お客様のご要望に合わせたカスタマイズも可能です。

カタログダウンロード

仕様

モデル	プランジャーストローク (mm)	最大把握径 [丸材] (mm)	最大把握径 [六角材] (mm)	最大把握径 [角材] (mm)	許容最大入力 kN(kgf)	最大クランプ力 kN (kgf)	最高回転数 min^-1 (r.p.m.)	重量 (kg)	マッチングスチールコレット	適合シリンダ	最高使用圧力 MPa (kgf/cm²)
CBD-52	4.5	4~52	7~36	7~45	39.2(4000)	92.1(9400)	7000	7.3	RG-52	TK-A853	3.0(30)
CBD-5212	4.5	4~52	7~36	7~45	39.2(4000)	92.1(9400)	7000	7.1	RG-52	TK-A853	3.0(30)
CBD-5217	4.5	4~52	7~36	7~45	39.2(4000)	92.1(9400)	7000	10.9	RG-52	TK-A853	3.0(30)
CBD-52A5	4.5	4~52	7~36	7~45	39.2(4000)	92.1(9400)	7000	7.8	RG-52	TK-A853	3.0(30)
CBD-52A6	4.5	4~52	7~36	7~45	39.2(4000)	92.1(9400)	7000	9.1	RG-52	TK-A853	3.0(30)
CBD-65	4.5	4~65	8~56	8~46	44.1(4500)	103(10500)	6000	8.6	RG-65	TS-866	2.7(27)
CBD-6514	4.5	4~65	8~56	8~46	44.1(4500)	103(10500)	6000	9.3	RG-65	TS-866	2.7(27)
CBD-65A5	4.5	4~65	8~56	8~46	44.1(4500)	103(10500)	6000	10.8	RG-65	TS-866	2.7(27)
CBD-65A6	4.5	4~65	8~56	8~46	44.1(4500)	103(10500)	6000	9.5	RG-65	TS-866	2.7(27)
CBD-65A8	4.5	4~65	8~56	8~46	44.1(4500)	103(10500)	6000	9.5	RG-65	TS-866	2.7(27)

寸法

* 技術的な変更がある場合があります。

モデル	-	A	A1	A2	B	C(H6)	D	D1	E	E1	F	G max.	G min.	H	J	K 最大	L	L1	M
CBD-52	-	150	140	116	99	140	104.8	-	5	-	52	7	2.5	17	56	M60x2	4~M10x20	14.5	57
CBD-5212	-	140	140	116	99	120	100	-	5	-	52	7	2.5	17	56	M60x2	4~M10x20	14.5	57
CBD-5217	-	180	140	116	109	170	133.4	-	6	-	52	16	11.5	17	56	M60x2	4~M12x30	18	67
CBD-52	A5	140	140	116	109	-	104.8	82.56	-	-	52	22	17.5	17	56	M60x2	4~M10x30	16	67
CBD-52	A6	160	140	116	109	-	133.4	106.38	-	-	52	22	17.5	17	56	M60x2	4~M12x35	18	67
CBD-65	-	180	157	132	112	170	133.4	-	6	24	54	15.5	11	17.5	68	M75x2	4~M12x30	18	70
CBD-6514	-	157	157	132	114	140	104.8	-	6	-	54	17.5	13	17.5	68	M75x2	4~M10x30	18	72
CBD-65	A5	157	157	132	112	-	104.8	82.56	-	-	54	21.5	17	17.5	68	M75x2	4~M10x25	16	70
CBD-65	A6	157	157	132	110	-	133.4	106.38	-	-	54	19.5	15	17.5	68	M75x2	4~M12x35	18.5	68
CBD-65	A8	202	157	132	114	-	171.4	139.72	-	38	54	23.5	19	17.5	68	M75x2	4~M16x35	24	72
