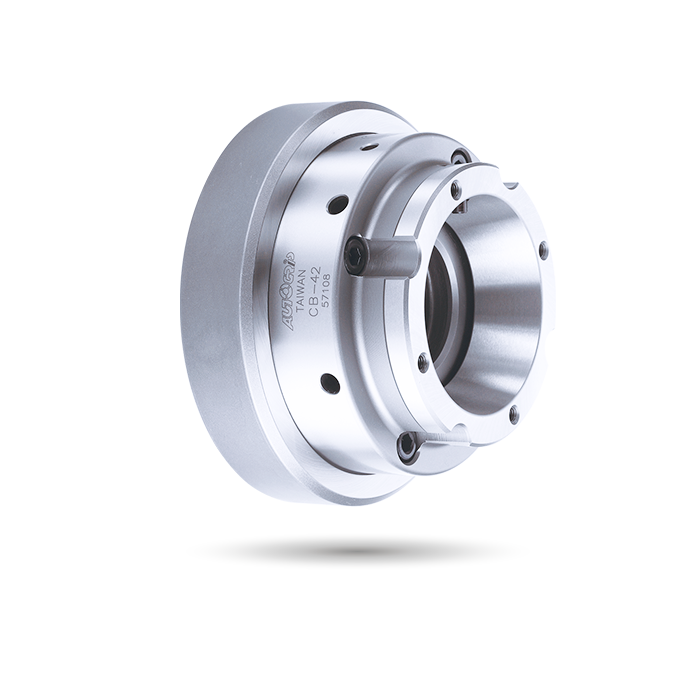

CL-A

Thru-Hole

Zurückziehbares Spannfutter

Zurückziehbarer Typ

Ideal für CNC-Drehmaschinen, Spezialmaschinen und Drehgeräte für Stangen- oder Wellenbearbeitung.
Rückziehklemmung mit radialer Klemmung und axialer Feinabstimmungsdrehmoment, mit Durchgangsloch.
Bietet hohe Präzision, Geschwindigkeit und Steifigkeit.
Verfügt über ein umfassendes wasserdichtes Design, um zu verhindern, dass Schneidflüssigkeit in das Spindeldurchgangsloch eindringt.

J ist der Lochdurchmesser der Rohziehmutter.

K ist die maximale Gewindespezifikation und kann angepasst werden.

Katalog herunterladen

Spezifikationen

Modell	-	Kolbenhub(mm)	Max. Spannkapazität Rund (mm)	Max. Spannkapazität Sechskant (mm)	Max. Spannkapazität Quadratisch (mm)	Max. D.B. Zugkraft kN (kgf)	Max. Spannkraft kN(kgf)	Max. Geschwindigkeit min^-1(U/min)	Gewicht (kg)	Passende Stahlspannzange	Passende Zyl.	Max. Druck (kgf/cm²)
CB-42	-	4.5	4~42	7~36	7~30	34.3(3500)	78.4(8000)	7000	6.5	RG-42	TK-B846	2.8(28)
CB-42	A5	4.5	4~42	7~36	7~30	34.3(3500)	78.4(8000)	7000	6.2	RG-42	TK-B846	2.8(28)
CB-42	A6	4.5	4~42	7~36	7~30	34.3(3500)	78.4(8000)	7000	7.4	RG-42	TK-B846	2.8(28)
CB-52	-	4.5	4~52	7~36	7~45	39.2(4000)	92.1(9400)	7000	6	RG-52	TK-A853	3.2(32)
CB-5217	-	4.5	4~52	7~36	7~45	39.2(4000)	92.1(9400)	7000	9.6	RG-52	TK-A853	3.2(32)
CB-52	A5	4.5	4~52	7~36	7~45	39.2(4000)	92.1(9400)	7000	6.5	RG-52	TK-A853	3.2(32)
CB-52	A6	4.5	4~52	7~36	7~45	39.2(4000)	92.1(9400)	7000	7.8	RG-52	TK-A853	3.2(32)
CB-65	-	4.5	4~65	8~56	8~46	44.1(4500)	103(10500)	5500	15	RG-65	TS-866	3.0(30)
CB-65	A6	4.5	4~65	8~56	8~46	44.1(4500)	103(10500)	5500	13.6	RG-65	TS-866	3.0(30)
CB-65	A8	4.5	4~65	8~56	8~46	44.1(4500)	103(10500)	5500	17.6	RG-65	TS-866	3.0(30)
CB-80	-	4.5	5~80	8~68	8~56	50.0(5100)	115(11730)	5500	19	RG-80	TK-A1287	2,3(23)
CB-80	A8	4.5	5~80	8~68	8~56	50.0(5100)	115(11730)	5500	19	RG-80	TK-A1287	2,3(23)

Abmessungen

Modell	-	A	A1	A2	B	C(H6)	D	D1	E	E1	F	G max.	G min.	H	J	K max.	L	L1	M	N
CB-42	-	150	125	102	81.5	140	104,8	-	5	31	43	10.5	6	17.5	30	M55x2	3~M10x25	11	60	4~M8
CB-42	A5	140	125	102	91.5	-	104,8	82.56	-	41.5	43	25.5	21	17.5	30	M55x2	4~M10x25	12	70	4~M8
CB-42	A6	165	125	102	91.5	-	133.4	106,38	-	45	43	29	24.5	17.5	30	M55x2	4~M12x35	18	73.5	4~M8
CB-52	-	150	125	102	83.5	140	104,8	-	5	31.5	53	11	6.5	17.5	30	M60x2	4~M10x25	16	62.5	4~M8
CB-5217	-	180	125	102	87	170	133.4	-	5	35	53	14.5	10	17.5	30	M60x2	4~M12x30	18	66	4~M8
CB-52	A5	140	125	102	93.5	-	104,8	82.56	-	41.5	53	26	21.5	17.5	30	M60x2	4~M10x30	16	72.5	4~M8
CB-52	A6	165	125	102	99	-	133.4	106,38	-	47	53	31.5	27	17.5	30	M60x2	6~M12x35	18	78	4~M8
CB-65	-	185	145	120	100	170	133.4	-	6	50	66	13.5	9	21.5	32	M75x2	6~M12x40	20	73.5	4~M8
CB-65	A6	165	145	120	111	-	133.4	106,38	-	61	66	30.5	26	21.5	32	M75x2	4~M12x40	20	84.5	4~M8
CB-65	A8	207	145	120	107	-	171.4	139.72	-	57	66	26.5	22	21.5	32	M75x2	4~M16x40	24	80.5	4~M8
CB-80	-	235	175	150	112	220	171.4	-	5	37	82.5	13.5	8	25	45	M85x2	6~M16x30	22	87	6~M10
CB-80	A8	210	175	150	125	-	171.4	139.72	-	50	82.5	26.5	21	25	45	M85x2	6~M16x50	24	100	6~M10

Herunterladen

Modell	2D pdf	2D dwg	3D-Schritt
CB-42
CB-42A5
CB-42A6
CB-52
CB-5217
CB-52A5
CB-52A6
CB-65
CB-65A6
CB-65A8
CB-80
CB-80A8

Anwendungen

CB-Anwendungen

CB-52 Anwendungen

Drehzentrum

Hochpräzisionsfutter für Drehzentren, die optimale Leistung und Zuverlässigkeit sowohl in Kleinserien- als auch in Großserienproduktion gewährleisten.

Verwandte Anwendungen

Bearbeitungszentrum

Robuste und präzise Spannfutter für Bearbeitungszentren, die Leistung verbessern und gleichbleibende Qualität und Produktivität gewährleisten.

Andere Anwendungen

Spezialmaschine

Angepasste Spannfutter für Spezialmaschinen, zugeschnitten auf maximale Effizienz und Präzision, mit umfassenden ODM-Dienstleistungen.
