一體式

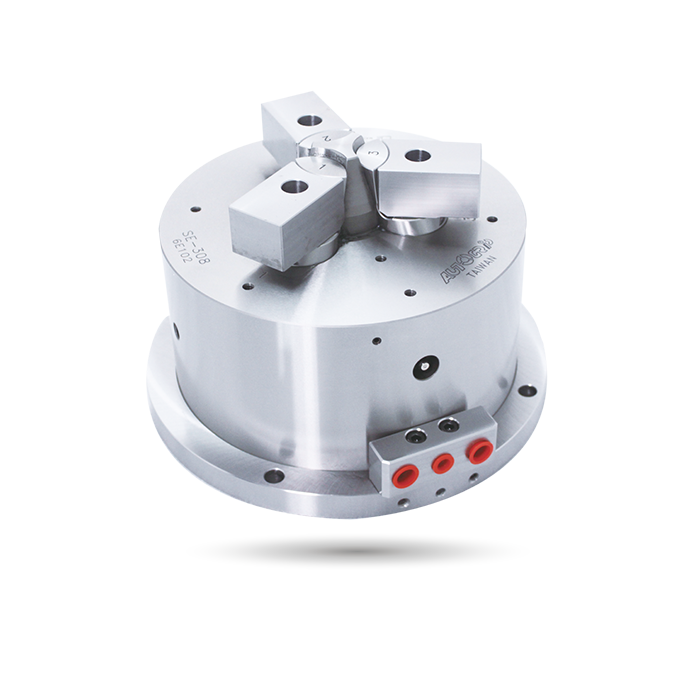

立置式內張後拉夾頭

內張後拉 | 3爪

內建油壓缸，當使用氣壓做為動力源時，可選配保壓閥組件。
適用於內徑夾持。
高精度安定性,適合最後製程加工。

可與立置夾頭座板組合進行加工。

氣密檢知(選配)。

目錄下載

規格

型號	爪行程(直徑) (mm)	最大夾持直徑 (mm)	最小夾持直徑 (mm)	最大夾持力-氣壓 kN (kgf)	最大夾持力-油壓 kN (kgf)	最大使用壓力-氣壓 MPa (kgf/cm²)	最大使用壓力-油壓 MPa (kgf/cm²)	最低使用壓力 kgf/cm²	空氣消耗量 lit.(使用壓力 6.0 kgf/cm²)	重量 (kg)
SE-305	3	83	29	14.3 (1459)	41.0 (4181)	0.7 (7)	1.3 (13)	2	0.46	14.6
SE-306	5	110	44	20.0 (2040)	57.0 (5812)	0.7 (7)	1.3 (13)	2	0.58	20
SE-308	5	150	50	32.0 (3263)	78.0 (7954)	0.7 (7)	1.3 (13)	2	1.02	33

尺寸

* 保留規格修改的權利

型號	A(h7)	A1	B	B1	C	D	E	E1	Fmax.	Fmin	G	TypeA H max.	TypeA H min.	TypeB H max.	TypeB H min.	H1max.	H1min.	J	K	L	M	N	P	Q	R
SE-305	173	135	126	100	155	15	20	5	3	-3	25	68	50	83	67	50	29	25	9	88	123	27.5	27.5	3~M6	M8x1.25
SE-306	206	168	140	108	188	18	23	7	5	-5	40	90	70	110	89	70	44	31	11	104.5	139.5	38	29	3~M6	M10x1.5
SE-308	248	210	164	119	230	18	30	9	5	-5	49	110	90	150	108	90	50	35	11	125.5	160.5	50	35	3~M8	M10x1.5

下載

型號	2D pdf	2D dwg	3D step
SE-305
SE-306
SE-308
