SCB

立置后拉式

立置式后拉筒夹夹头

立置式后拉

适合钻床、铣床或切削中心机使用。
高精度及高刚性结构。
不需要另外搭配立式油压缸。
安装容易，接上配管即可进行加工。
搭配 RG 系统橡胶筒夹，换模简便快速。
提供侧边配管与底部油路板两种供油模式。

目录下载

规格

型号	爪行程 (直径) (mm)	最大夹持能力圆棒 (mm)	最大夹持能力六角材 (mm)	最大夹持能力方材 (mm)	最大夹持力氣壓 kN(kgf)	最大夹持力油壓 kN(kgf)	最大使用压力氣壓 MPa(kgf/cm²)	最大使用压力油壓 MPa(kgf/cm²)	重量 (kg)	使用筒夹
SCB-52	±0.5	4~52	7~36	7~45	8.2(837)	101(10300)	0.6(6)	4.0(40)	8.6	RG-52
SCB-65	±0.5	4~65	8~46	8~56	10(1020)	105(10700)	0.6(6)	4.2(42)	10.2	RG-65

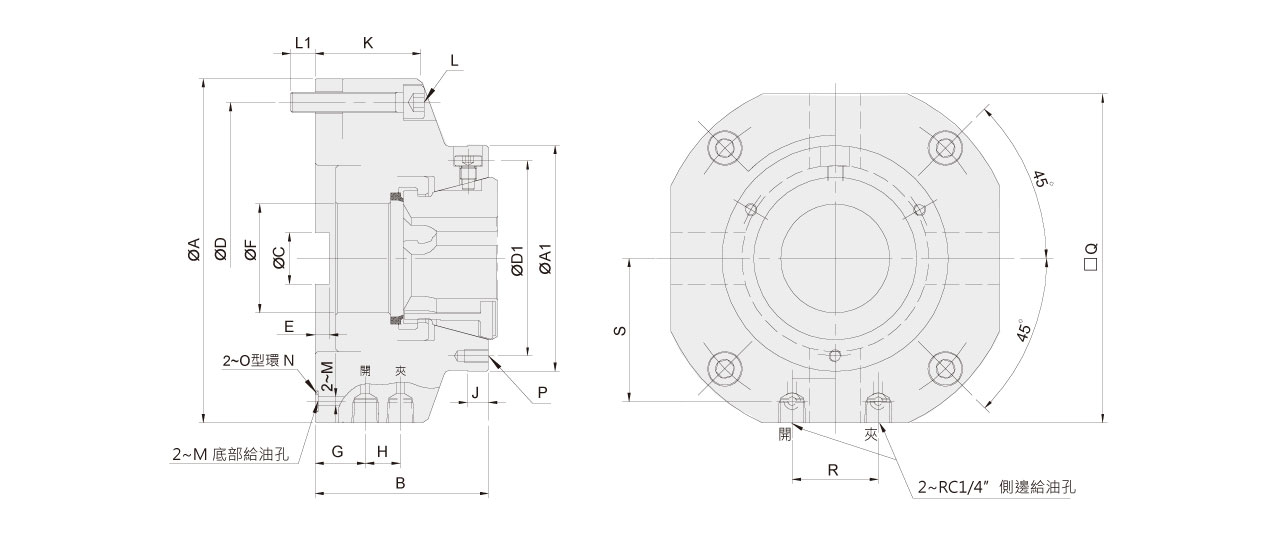

尺寸

型号	A(g6)	A1	B	C	D	D1	E	F	G	H	J	K	L	L1	M	N	P	Q	R	S
SCB-52	175	110	84.5	25	152	95	7	53	24.5	17	10	51.5	4~M10	12	4.2	P7	3~M6x12	160	42	69.5
SCB-65	192	130	94	30	169	114	9	66	26.5	20	10	61.5	4~M10	12.5	4.2	P7	3~M6x12	175	50	77

下载

型号	2D pdf	2D dwg	3D step
SCB-52
SCB-65
