RL-AN

注气型

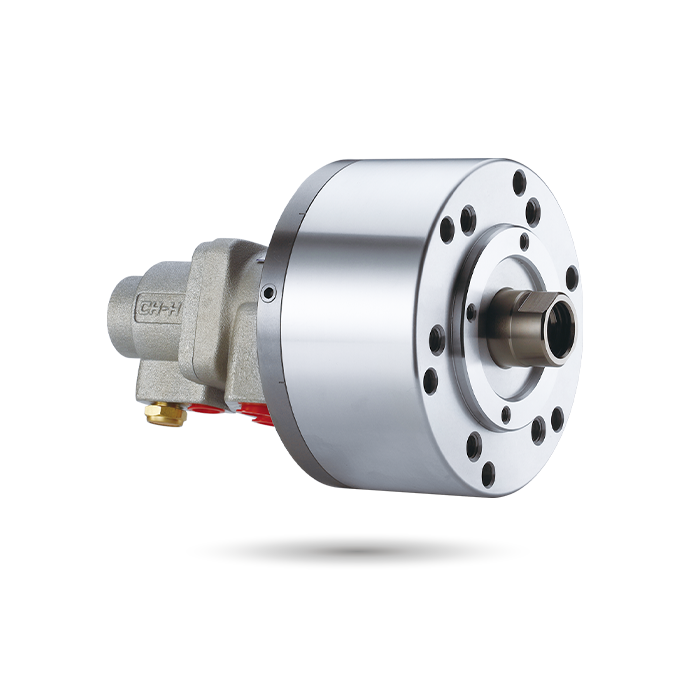

注气型回转油压缸

注气型 | 油压缸

高速，注气型回转油压缸，可经由后端供给空气。
安装时可由后端锁固之。

使用时，请混入微量的油雾。

注气孔无气体通过时，请勿运转。

目录下载

规格

型号	活塞面积-押侧 cm²	活塞面积-拉侧 cm²	行程 (mm)	最高回转数 min^-1 (r.p.m.)	最高使用压力 MPa (kgf/cm²)	注气部最高使用压力 MPa (kgf/cm²)	I kg‧m ²	重量 (kg)
RL-A75N	42.6	37.1	15	6000	4.0(40)	0.8(8)	0.01	3.0
RL-A100N	77.0	71.5	20	6000	4.0(40)	0.8(8)	0.04	4.5
RL-A125N	121.2	113.1	25	6000	4.0(40)	0.8(8)	0.06	7.0
RL-A150N	175.2	160.8	30	5500	4.0(40)	0.8(8)	0.10	9.6
RL-A200N	312.5	290.4	35	5500	4.0(40)	0.8(8)	0.29	15.5

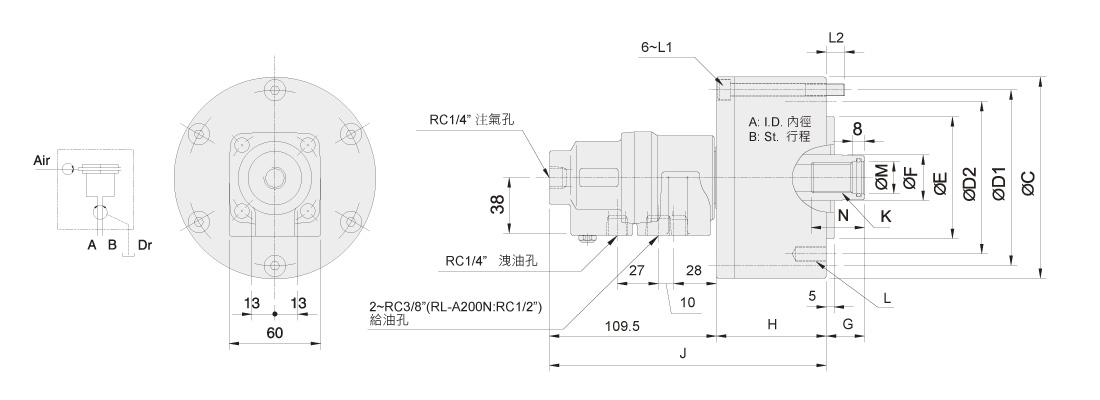

尺寸

* 保留规格修改的权利

型号	A	B	C	D1	D2	E (h7)	F	G max.	G min.	H	J	K	L	L1	L2	M (H8)	N
RL-A75N	75	15	107	90	90	65	30	45	30	57	166	M20x2.5	6~M8x 16	M8x60	12	21	35
RL-A100N	100	20	132	115	100	80	30	45	25	72	181	M20x2.5	6~M10x20	M8x75	12	21	35
RL-A125N	125	25	160	140	130	110	35	50	25	82	191	M24x3.0	6~M12x20	M8x85	12	25	45
RL-A150N	150	30	190	170	130	110	45	55	25	95	204	M30x3.5	12~M12x24	M10x100	16	32	45
RL-A200N	200	35	245	220	145	120	55	70	35	115	225	M36x4.0	12~M16x30	M10x125	21	38	60

下载

型号	2D pdf	2D dwg	3D step
RL-A75N
RL-A100N
RL-A125N
RL-A150N
RL-A200N
