IS

自动分度

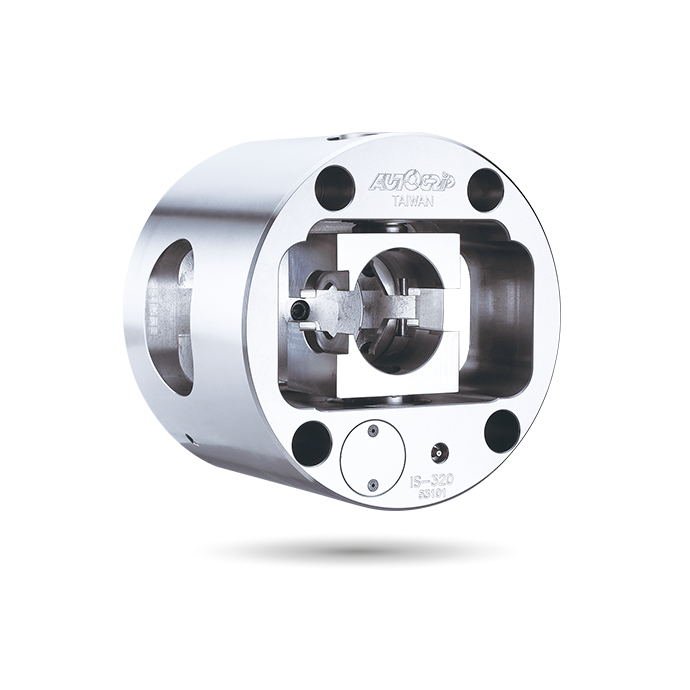

自动分度卡盘

自动分度

主轴运转过程中进行分度操作，可于多个工作轴之间进行快速转换。
夹头内部零件均经硬化及精密研磨，并直接润滑。
防水及防切屑设计。
高刚性结构及高重复精度。
独特的分度系统及液压系统，夹头有压力检知机构，可靠性高。

目录下载

规格

型号	分度角度 Deg	爪行程 (mm)	最大夹持范围长度 (mm)	最大夹持范围长度 (mm)	油压压力 MPa (kgf/cm²)	最大夹持力 kN (kgf)	最高回转数 min^-1 (r.p.m.)	I kg‧m ²	重量 (kg)	油压回转接头组	主轴内孔 (mm)
IS-254	4x90゜	20	65	160	45	19.5 (1990)	1700	0.41	41.0	IS-315	70 以上
IS-275	4x90゜	20	80	220	45	25.4 (2590)	1500	0.61	52.0	IS-315	70 以上
IS-315	4x90゜	20	100	230	45	25.0 (2550)	1200	1.13	76.0	IS-315	70 以上

寸法

型号	A	B	B1	B2	C(H6)	D	E	F	G	H	J	K	L	M	N	N1	P	Q(H7)	R	S(H7)	T	U	V	W
IS-254	254	190	5	23	220	171.4	60	13	47.5	18	155	48	13	M8	20	5	40	18	M10	20	106	57	46.5	5.5
IS-275	275	213	5	26	220	171.4	60	13	58	20	171	48	18	M10	20	6	80	18	M10	20	125	67	57	7
IS-315	315	232	5	22	220	171.4	60	13	71	18.5	187	50	18	M10	20	6	75	24	M12	25	136	85	70	7.5

***分度角度8x45° 或特殊的角度，请径洽本公司业务部。

下载

型号	2D pdf	2D dwg	3D step
IS-254
IS-275
IS-315

产品应用

自動分度夾頭(IS-254)搭配機械手的應用

自動分度夾頭應用(IS-254)

自動分度卡盤(IS-254)應用
