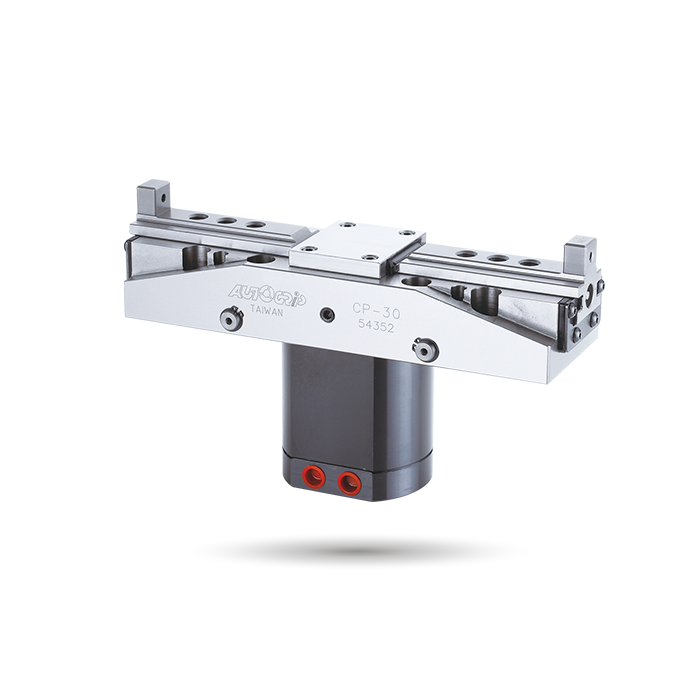

CP

曲柄型

同步夹具

曲柄型

曲柄型二爪同步夹具，爪行程长。
折动面均经硬化及精密研磨，并直接润滑。
高夹持精度，防尘效果特佳。

目录下载

规格

型号	活塞面积-押侧 cm2	活塞面积-拉侧 cm2	爪行程(直径) (mm)	最大夹持能力 (mm)	最大夹持力 kN(kgf)	最大使用压力 MPa (kgf/cm2)	重量 (公斤)
CP-20	28.27	25.13	20	150	14.4(1465)	3.5(35)	9.5
CP-30A	28.27	25.13	30	180	14.4(1465)	3.5(35)	11
CP-30	28.27	25.13	30	210	14.4(1465)	3.5(35)	12
CP-40	28.27	25.13	40	200	14.4(1465)	3.5(35)	12
CP-50	38.48	33.57	50	215	17.7(1812)	3.5(35)	18.5
CP-70	50.26	45.35	70	235	23.9(2434)	3.5(35)	30

尺寸

* 保留规格修改的权利

型号	A	B	B1	C	D	E(h6)	F	G max.	G min.	H	J	K	L	M	N	P	Q	R	S	T	U	U1	U2	V	W	W2	X	Y	Z
CP-20	215	88	96	53	40	18	4	249	229	75	94	M10x1.5	M10	12	M6x1	18	20	66	24	22	102	190	60	156	32	65	150	22	4
CP-30A	250	88	96	53	40	18	4	295	265	75	94	M10x1.5	M10	14	M6x1	20	24	96	24	22	102	190	60	156	20	65	156	22	6
CP-30	280	88	96	53	40	22	4	327	297	75	94	M12x1.75	M10	14	M6x1	20	24	98	24	22	102	190	60	156	23	65	156	22	6
CP-40	270	88	96	53	40	22	4	331	291	75	94	M12x1.75	M10	14	M6x1	20	24	98	24	22	102	190	60	156	25	65	150	22	10.5
CP-50	300	110	115	65	50	28	5	369	319	90	105	M12x1.75	M10	16	M8x1.25	21	28	102	28	32	105	230	85	195	29	80	180	30	10
CP-70	346	120	126	65	55	32	5	430	360	114	115	M14x2	M12	16	M8x1.25	23	28	112	28	32	120	275	95	240	42	90	210	34	23.5

下载

型号	2D pdf	2D dwg	3D step
CP-20
CP-30A
CP-30
CP-40
CP-50
CP-70

产品应用

AUTOGRIP佳贺固力普-同步夹具曲柄型(CP)

组合机床/专机

为组合机床/专机定制的卡盘，旨在实现最高效率和精度，并提供全面的 ODM 服务。
