规格
| 型号 | 轴向总行程 (mm) | 开爪行程 (mm) | 夹持行程 (mm) | 最大夹持 轮圈尺寸 (inch) | 最小夹持 轮圈尺寸 (inch) | 容许最大入力 kN (kgf) | 最大夹持力 kN (kgf) | 最高回转数 min-1(r.p.m.) | I kg‧m2 | 重量(kg) (不包含治具) | 重量 (kg) (包含OP10治具) | 重量(kg) (包含OP20治具) | 适用回转缸. | 最大使用压力 MPa (kgf/cm2) |
| 3FW-26A11 | 40 | 9 | 31 | 24" | 13" | 34.3(3500) | 30.9(3150) | 2200 | 7.3 | 160 | 180 | 190~200 | RE-A1340 | 3.2(32) |

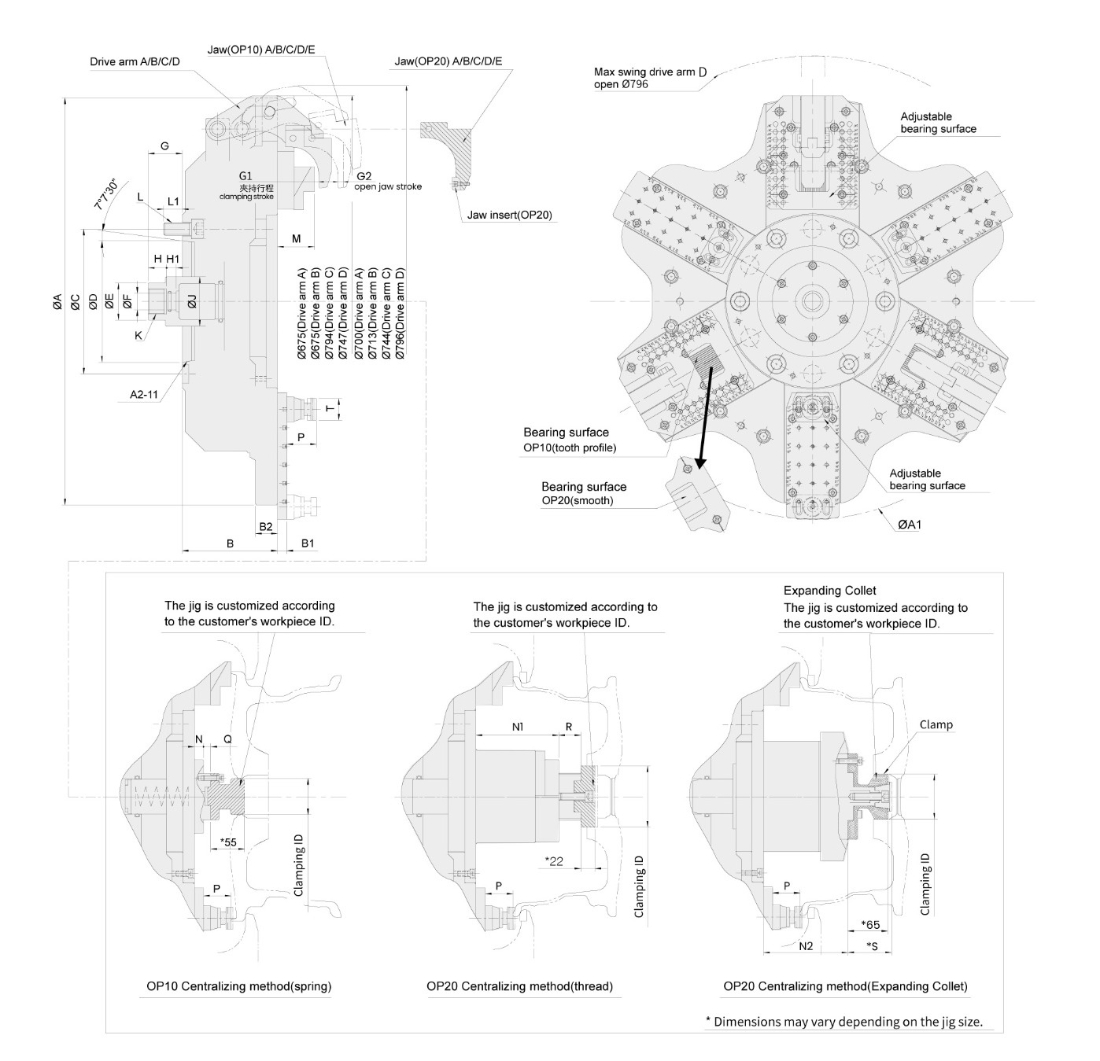

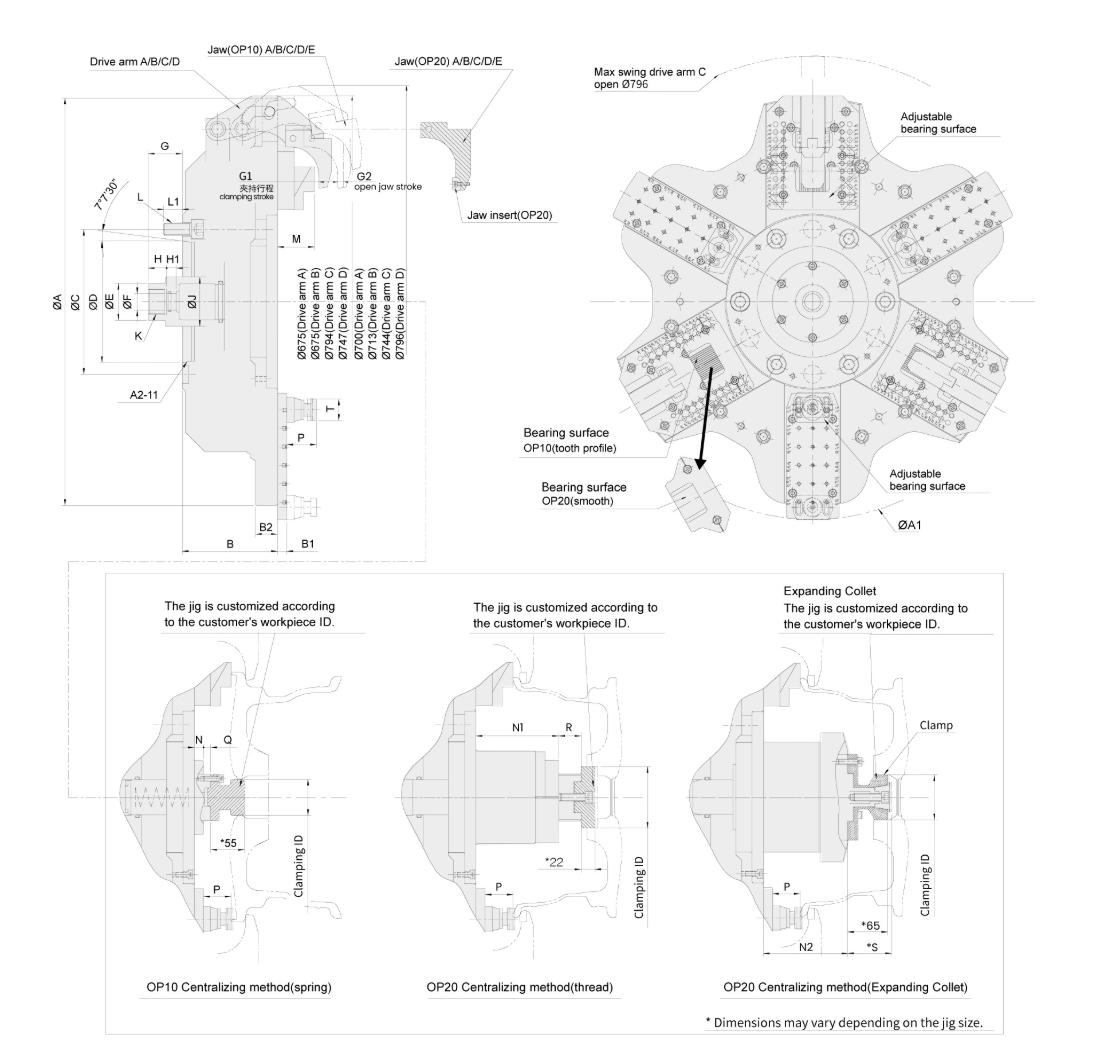

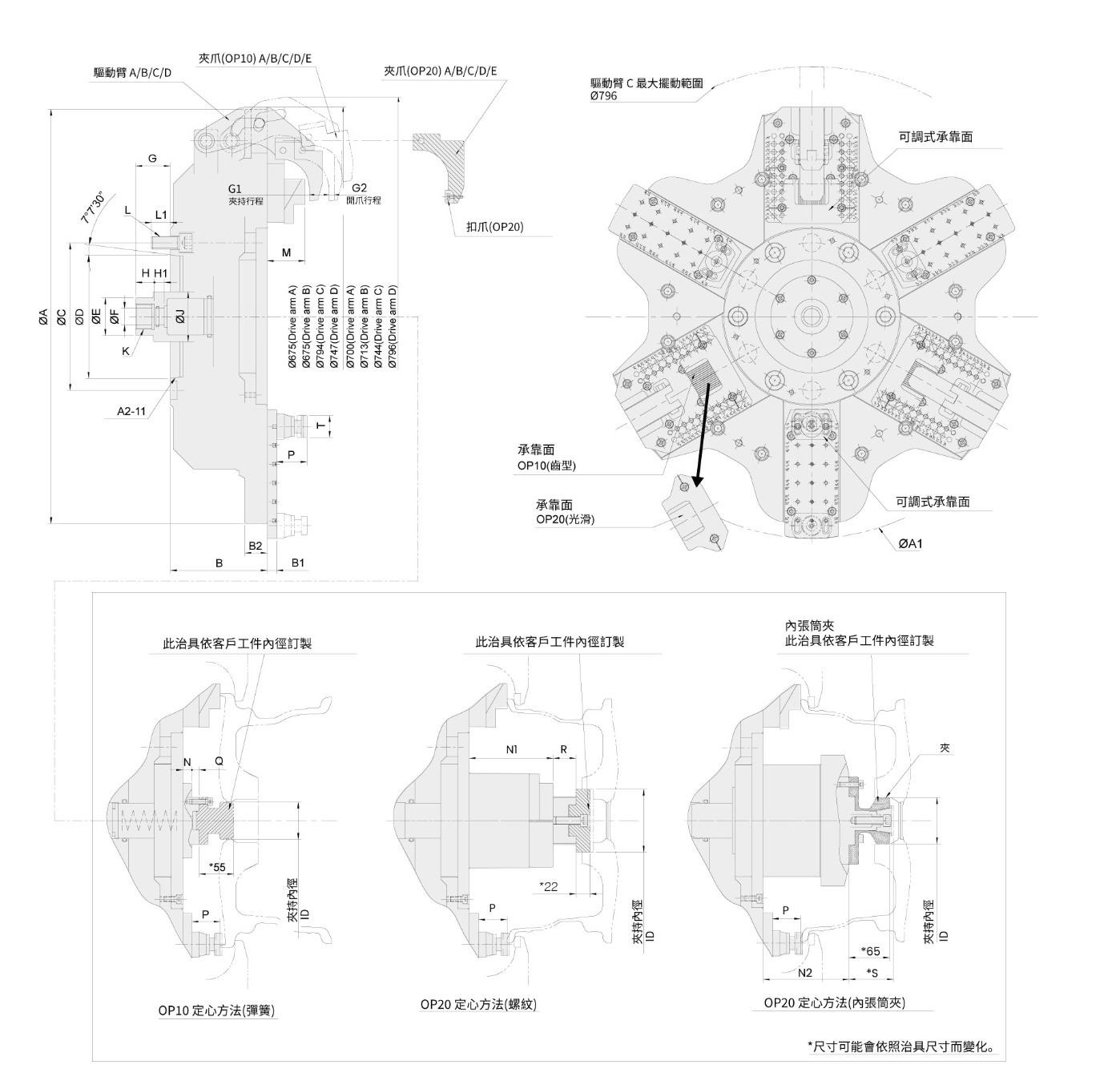

尺寸
* 保留规格修改的权利
| 型号 |
A | A1 | B | B1 | B2 | C | D | E | F | G max. | G min. | G1 | G2 | H | H1 | J | K | L | L1 | M | N | N1 | N2 max. | N2 min. | P max. | P min. | Q max. | Q min. | R max. | R min. | S max. | S min. | T |
| 3FW-26A11 | 660 | 706 | 154.5 | 15 | 36 | 235 | 196.87 | 60 | 26.5 | 55 | 15 | 31 | 9 | 30 | 15.5 | 80 | M40x1.5 | 6~M20 | 30 | 60 | 15 | 134 | 220 | 38 | 48 | 42 | 15 | 0 | 106 | 32 | 71.5 | 66.5 | 35 |
下载
| 型号 | 2D pdf | 2D dwg | 3D step |
| 3FW-26A11 |
