3MF

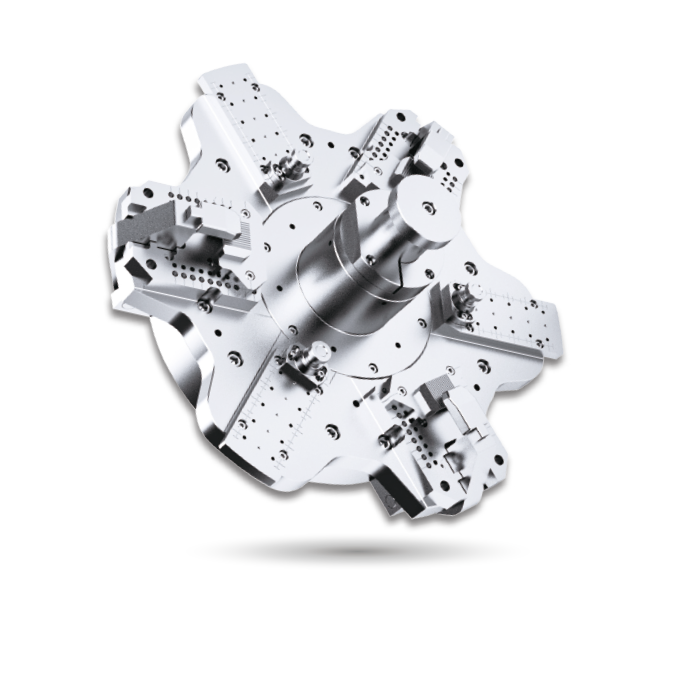

Finger chuck for Aluminum Wheels

Fingerfutter für Aluminiumräder

Ohne Durchgangsbohrung

Hergestellt aus hochlegiertem Stahl. Alle Gleitflächen sind oberflächengehärtet und präzisionsgeschliffen, um Haltbarkeit und Betriebssicherheit zu gewährleisten.
Entwickelt für die Grob- und Feinbearbeitung von Aluminiumlegierungsrädern für Personenkraftwagen.
Unterstützt Radgrößen von 13 bis 24 durch Anpassung der Stütz- und Dichtflächen sowie den Austausch der Antriebsarme und Spannbacken.
Wechselbare Vorrichtungen ermöglichen die Anpassung an verschiedene Zentriermethoden, die in unterschiedlichen Bearbeitungsverfahren erforderlich sind, und verbessern die Präzision und Produktionsflexibilität.
Kompatibel mit CNC-Drehmaschinen, speziellen Radbearbeitungsmaschinen und Dreh-Fräszentren.
Optionale passende Spannbacken und Antriebsarme verfügbar.

Katalog herunterladen

Spezifikationen

Modell	Gesamter axialer Hub (mm)	Backenöffnung Hub (mm)	Spannhub (mm)	Max. Spannweite des Rades (Zoll)	Min. Spann- größe des Rades (Zoll)	Max. D.B. Zugkrafta0 kN (kgf)	Max. Spannkrafta0 kN (kgf)	Max. Drehzahla0 min^-1(U/min)	I kg·m²	Gewicht (kg) (Vorrichtung nicht enthalten)	Gewicht (kg) (OP10 Vorrichtung inbegriffen)	Gewicht (kg) (OP20 Jiga enthalten)	Passender Zyl.	Max. Drucka0 MPa (kgf/cm²)
3FW-26A11	40	9	31	24"	13"	34.3(3500)	30.9(3150)	2200	7.3	160	180	190~200	RE-A1340	3.2(32)

Abmessungen

Modell	A	A1	B	B1	B2	C	D	E	F	G max.	G min.	G1	G2	H	H1	J	K	L	L1	M	N	N1	N2 max.	N2 min.	P max.	P min.	Q max.	Q min.	R max.	R min.	S max.	S min.	T
3FW-26A11	660	706	154.5	15	36	235	196.87	60	26.5	55	15	31	9	30	15.5	80	M40x1.5	6~M20	30	60	15	134	220	38	48	42	15	0	106	32	71.5	66.5	35

Herunterladen

Modell	2D-PDF	2D dwg	3D Schritt
3FW-26A11
