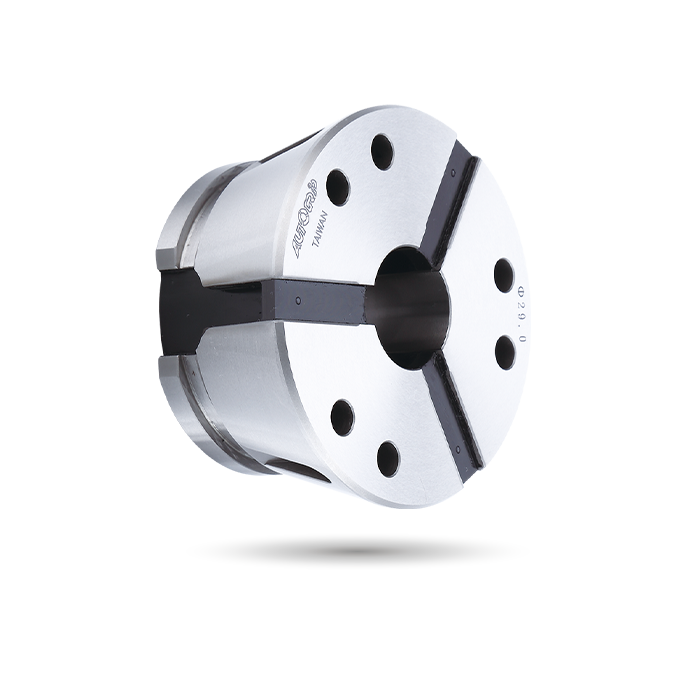

ラバーグリップコレット

ラバーグリップコレット

プッシュタイプまたはドロータイプのコレットチャック用のラバーグリップコレット。
全面グリッピングエリア：高剛性、より強いグリッピング力。
滑らかにグリップする：ワークピースを損傷しないように防ぐ。
標準のスプリングコレットよりも高精度。
精度: カスタマイズされたラバーグリップコレット付き。
グリップ範囲: ±0.5mm。
クイックチェンジと簡単。
防塵および切り屑防止設計。

カタログダウンロード

仕様

モデル	最大チャッキング容量 (mm) 丸型	マッチングコレクトチャック
RG-42R	4~42	CB-42,CBE-42
RG-42RT	11~42	CB-42,CBE-42
RG-52R	4~52	CB-52,CBD-52,CBE-52,SCB-52
RG-52RT	11~52	CB-52,CBD-52,CBE-52,SCB-52
RG-65R	4~65	CB-65,CBD-65,CBE-65,SCB-65
RG-65RT	11~65	CB-65,CBD-65,CBE-65,SCB-65
RG-80	5~80	CB-80,CMD-80,CME-80

* 注01：コレットチャックはDIN6343 Class2に適合しています。
* 注02：AUTOGRIPのラバーグリップコレットはDIN6343 Class1に適合しています。

寸法

モデル	d	D	L
RG-42R	54	79.3	42
RG-42RT	54	79.3	42
RG-52R	66	79.3	46
RG-52RT	66	79.3	46
RG-65R	80	99.5	53
RG-65RT	80	99.5	53
RG-80	95	114.5	53

ダウンロード

モデル	2D pdf	2D dwg	3Dステップ
RG-42R
RG-42RT
RG-52R
RG-52RT
RG-65R
RG-65RT
RG-80
