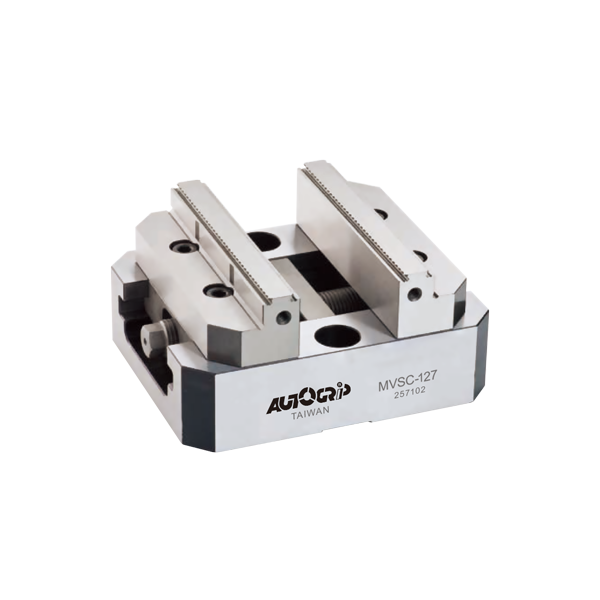

5-Achsen Selbstzentrierender Schraubstock

5-achsig

Selbstzentrierendes Design, ideal für 4- und 5-Achsen CNC-Drehtische, kompatibel mit horizontalen und vertikalen Bearbeitungen.
Die Wiederholgenauigkeit der Zentrierung von ±0,01 mm gewährleistet präzise und stabile Werkstückpositionierung.
Der Schraubstockkörper besteht aus hochwertigem legierten Stahl mit gehärteten Gleitflächen (HRC 45+) für hervorragende Verschleißfestigkeit und Steifigkeit.
Die Backen bestehen aus vollständig gehärtetem Stahl (HRC 55+), sind umkehrbar und austauschbar für eine verlängerte Lebensdauer.
Präzisionsgefertigt und einfach zu bedienen, ideal für anspruchsvolle Bearbeitungsumgebungen, die hohe Effizienz und Genauigkeit erfordern.

Katalog herunterladen

Abmessungen

* Technische Änderungen vorbehalten.

Modell	A	B	C	D	E	F	G	G1	G2	H	I	J	K	L	M	Gewicht des Körpers (kg)
MVSC-764	76	102	35	21	18.5	2.5	45	78	82	49	51	38	30	52	52	2.0
MVSC-1275	127	127	42	33	30	2.5	47	91	96	52	63.5	63.5	50.8	96	96	5.8
MVSC-1276	127	153	42	33	30	2.5	73	117	122	78	76.5	63.5	50.5	96	96	6.6
MVSC-1278	127	210	42	33	30	2.5	130	167	172	135	105.5	63.5	50.8	96	96	8.3
MVSC-12710	127	255	42	33	30	2.5	175	219	226	180	127.5	63.5	50.8	96	96	9.5
MVSC-15010	150	255	57	37	34	2.5	143	207	212	148	127.5	75	100	96	96	15.5

Herunterladen

Modell	2D pdf	2D dwg	3D-Schritt
MVSC-764
MVSC-1275
MVSC-1276
MVSC-1278
MVSC-12710
MVSC-15010
